Thermografie im Inspektions­bericht

Nein, er liefert die Grundlage dafür: Er zeigt, wo ein Wärmebild auffällt, und stuft die Stelle ein. Ursache, Gefahr und Maßnahme beurteilen Sie oder eine prüfende Stelle. Auch die Prüfungen elektrischer Anlagen bleiben bestehen, Thermografie ergänzt sie nach der VdS-Schrift 2851, sie ersetzt sie nicht. Ihre Elektro- oder Instandhaltungsfachkraft prüft mit dem Bericht gezielt die eingestuften Stellen.

Weil sie die Umgebung spiegeln. Der Emissionsgrad ist keine feste Materialkonstante, er hängt etwa von der Oberfläche ab. Abstand, Blickwinkel und Betriebszustand verändern das Bild zusätzlich. Deshalb steht im Bericht, unter welchen Bedingungen jede Aufnahme entstand, mit den Einstellungen, darunter dem Emissionsgrad, und, soweit gemessen, dem Abstand zur Fläche. So lässt sich nachvollziehen, wie belastbar eine Farbe im Bild ist.

Die Wärmebildkamera der Elios 3 nimmt nach Herstellerangabe 160 × 120 Bildpunkte auf. Das reicht, um warme Stellen zu finden und mit dem Farbfoto daneben einem Bauteil zuzuordnen. Außenanlagen fliegt Kopterflug mit der DJI M30T, die nach Herstellerangabe DJI ebenfalls eine Wärmebildkamera trägt. Für Detailmessungen an einzelnen Klemmen braucht es eine Handkamera aus der Nähe. Der Bericht zeigt Ihrer Fachkraft, an welcher Stelle sich das lohnt, so muss sie nicht die ganze Decke mit dem Hubsteiger abfahren. Dasselbe gilt für eine beauftragte Fachfirma – Drohneninspektion für Industriedienstleister.

Wenn die Stelle im Bild markiert ist und eine Punktwolke vorliegt. Dann legen wir sie über den Kamerastrahl an das Bauteil. Ohne Markierung hat jede Aufnahme ihr Farbfoto, ihre Aufnahmeposition und ihren Abschnitt, im Projektbeispiel Hallendecke etwa nach den Hallenachsen benannt. Im Bericht steht bei jeder Aufnahme, was davon zutrifft. Welche Verortung Sie brauchen, stimmen wir vor der Inspektion ab.

Ja, wenn dieselben Abschnitte unter ähnlichem Betriebszustand und aus ähnlichem Abstand erneut aufgenommen werden. Abschnittsnamen und gespeicherter Abstand helfen dabei, eine Aufnahme später unter vergleichbaren Bedingungen zu wiederholen. Ein Wärmebild zeigt nur, was im Moment der Aufnahme warm ist, deshalb gehört der Betriebszustand zu jedem Vergleich. Wie das abläuft, steht unter Wiederholungsinspektion.

Kopterflug, mit geschulten Piloten, immer im Zweierteam. Kopterflug inspiziert seit 2017 Industrieanlagen per Drohne. Vor jedem Einsatz steht eine Risikobeurteilung, und für den Einsatz besteht eine Betriebshaftpflichtversicherung. Unter Hallendecken stehen Krane im Flugbereich still, freigehalten wird der Bereich unter der Drohne. Inspectomatic ordnet danach die Wärmebilder zu, stuft sie ein und erstellt den Bericht.

Das richtet sich nach Anlage und Umfang, etwa wie viele Hallenabschnitte oder Leitungen aufgenommen werden sollen und welche Verortung Sie brauchen. Pauschale Preise nennen wir nicht. Nach Ihrer Anfrage erhalten Sie ein Angebot für Inspektion und Bericht. Nennen Sie uns dafür Anlage, Anlass und Zeitraum, Ihr Achsraster oder Ihre Abschnittsnamen helfen, wenn vorhanden.

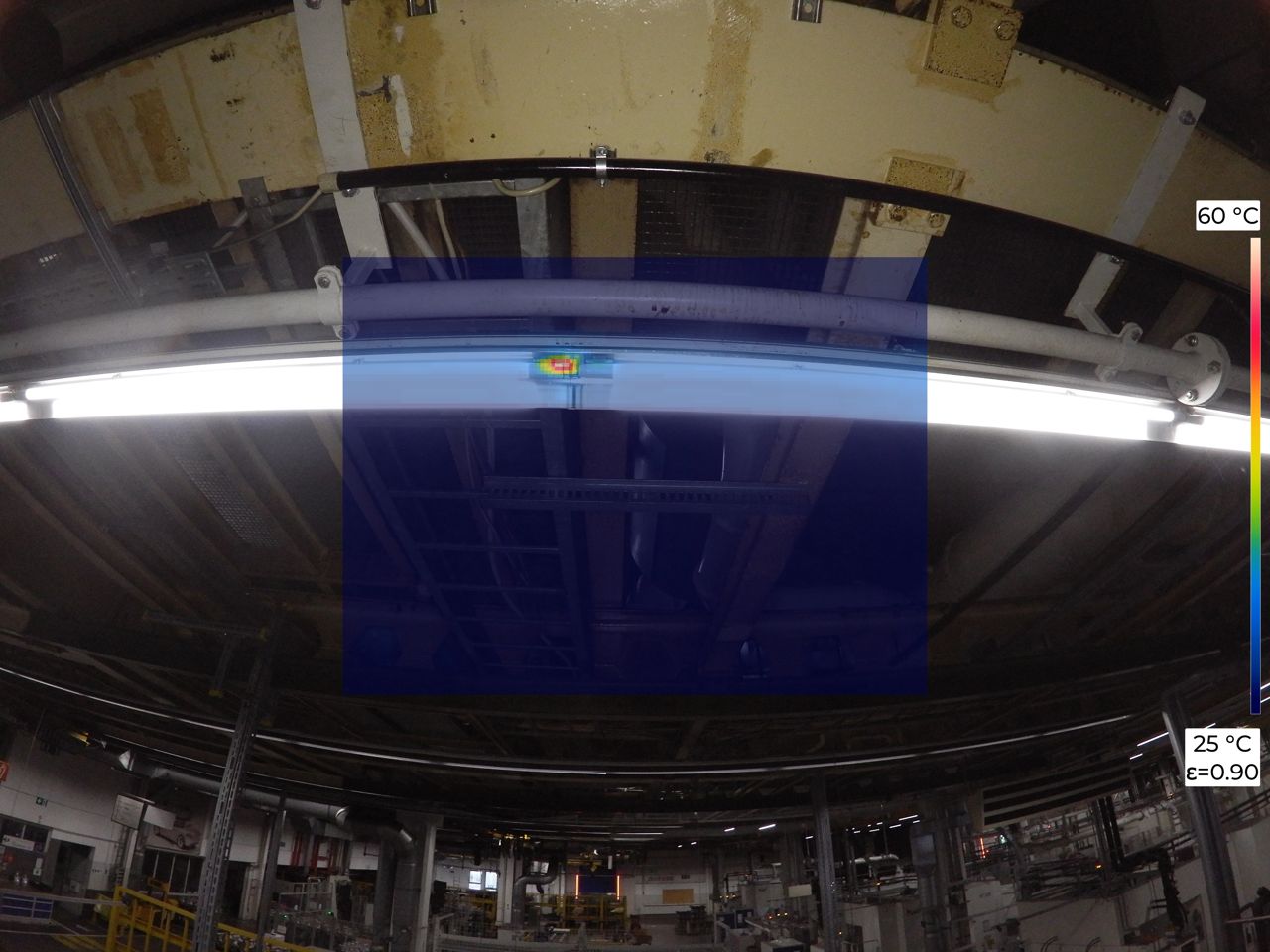

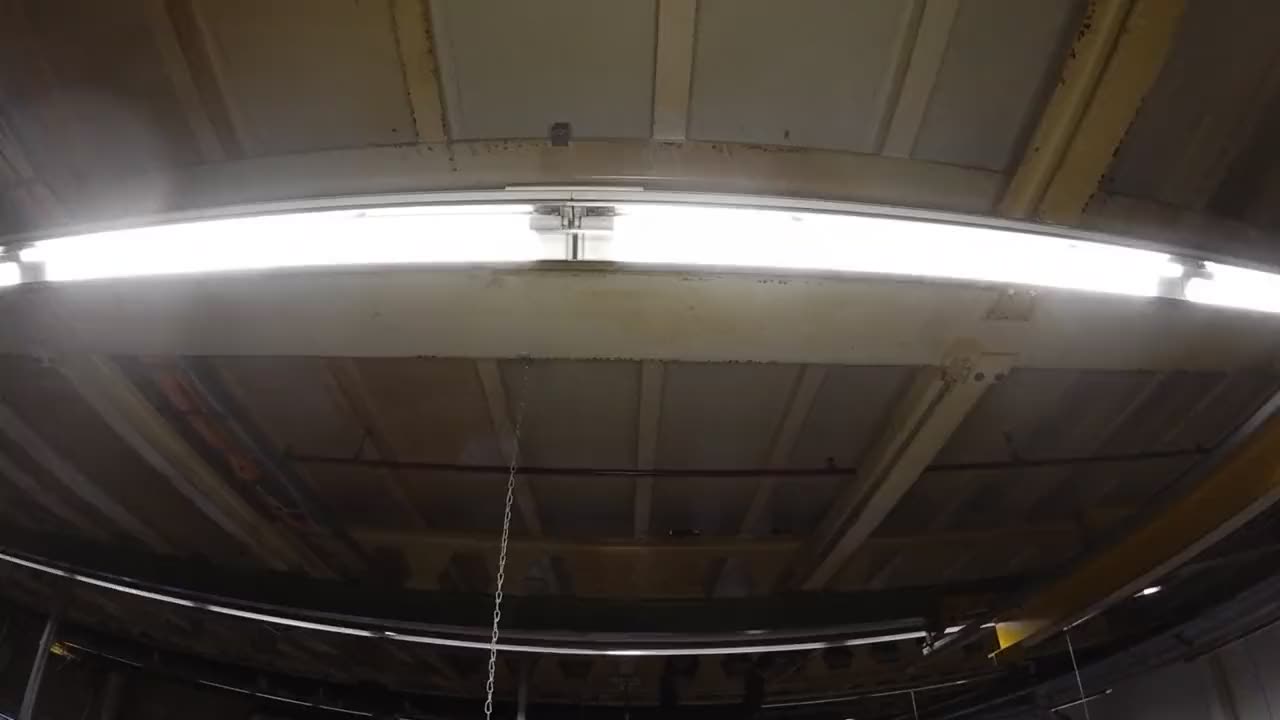

Je Stelle Wärmebild und Farbfoto nebeneinander, mit Abschnitt, Aufnahmeposition, Einstellungen, Einstufung und Befundtext. Wie der Bericht im Einzelnen gegliedert ist, hängt von der Aufgabe ab: Ein Bericht zur Thermografie sieht anders aus als einer zur Vermessung oder zur Schadensdokumentation. Rufen Sie an: +49 421 408 937 98, dann zeigen wir Ihnen Beispiele, die zu Ihrer Anlage passen. Das Projektbeispiel

Ja, die Stufen vereinbaren wir vor der Inspektion mit Ihnen. Unter einer Hallendecke wurde zum Beispiel von gering bis kritisch eingestuft. Für elektrische Anlagen ordnet die VdS-Schrift 2851 thermische Auffälligkeiten beispielhaft in Fehlerklassen, vom entstehenden Fehler bis zum akuten. Wenn Ihre Instandhaltung mit eigenen Klassen arbeitet, übernehmen wir sie in die Berichtsvorlage.

Nein, ein Wärmebild zeigt die Wärmestrahlung der Oberfläche, nicht das Innere eines Bauteils. Eine warme Stelle an einer Leuchte oder Leitung sagt, dass dort etwas auffällt, aber nicht, ob eine Klemme lose ist oder ein Bauteil überlastet. Das klärt Ihre Fachkraft an der Stelle selbst. Der Bericht sorgt dafür, dass sie die richtige Stelle findet, mit Farbfoto, Abschnitt und Aufnahmeposition.

Vor allem den passenden Betriebszustand: Elektrische Einrichtungen zeigen ihre Auffälligkeiten unter Last, sie sollten deshalb eingeschaltet sein und möglichst unter Last laufen. Dazu kommen die Freigabe der Bereiche, die Abstimmung, wann wo geflogen wird, und ein Ansprechpartner vor Ort. Ihr Achsraster oder Ihre Abschnittsnamen fließen ein, wenn vorhanden.
