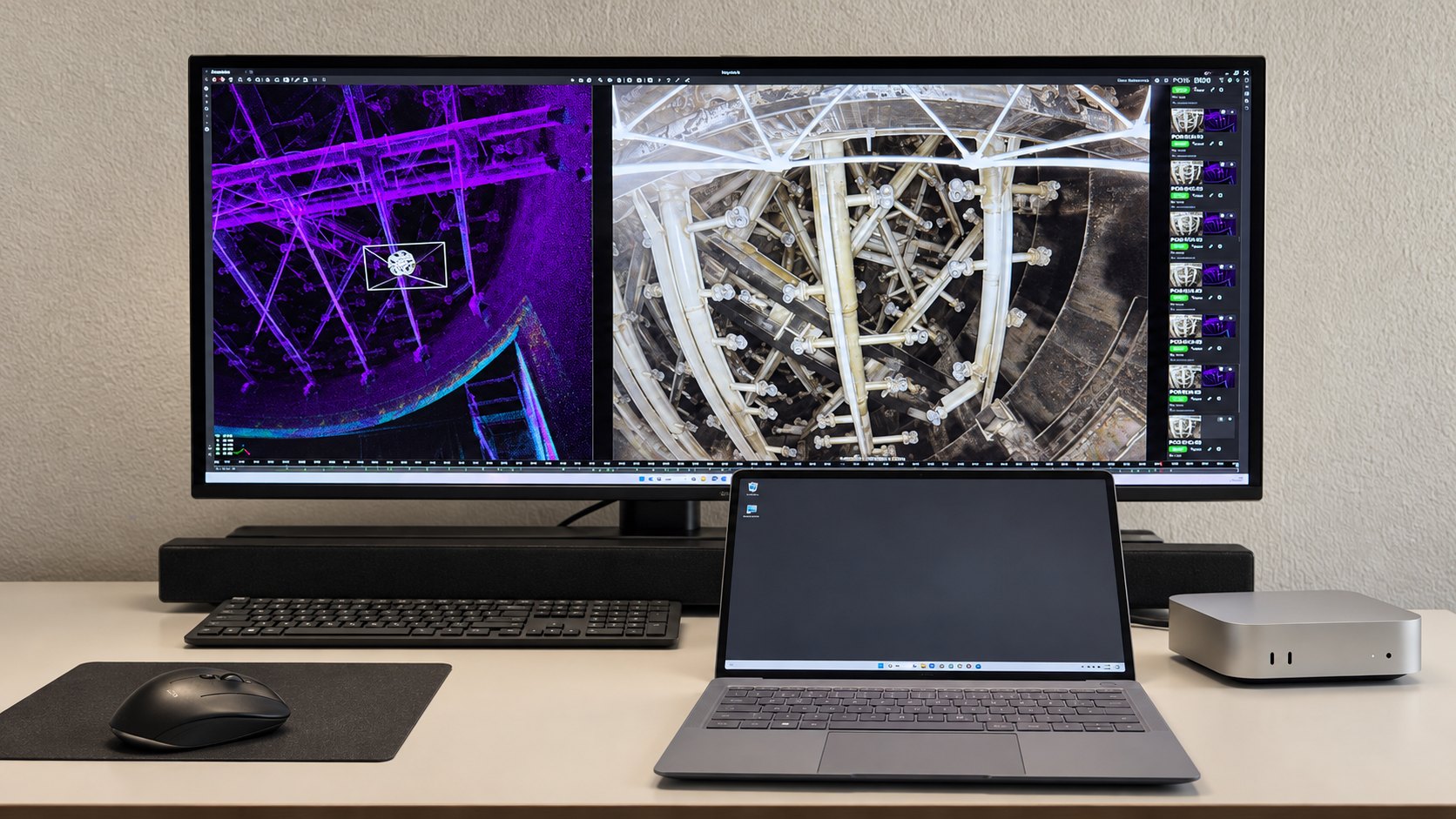

Befunde verorten: Punktwolke und Foto

Nein, er liefert die Grundlage dafür: Aufnahmen, Punktwolke und die markierten Befunde mit ihrer Lage. Ursache, Dringlichkeit und Maßnahme beurteilen Sie selbst oder eine prüfende Stelle, die Sie beauftragen. Ein Gutachten erstellen wir nicht. Die Einstufung im Bericht folgt den Stufen, die wir vorher mit Ihnen vereinbaren. Sie hilft beim Sortieren, ersetzt aber nicht die fachliche Bewertung am Bauteil.

So genau wie Punktwolke und Bezugskörper, auf denen sie liegt, und wie der markierte Bildpunkt. Statt einer pauschalen Zentimeterangabe steht im Bericht bei jedem Befund, worauf sich seine Lage stützt: Silogitter, Ebene, Punkt in der Punktwolke oder nur die Aufnahmeposition der Drohne. So weiß Ihre Fachfirma, wie sie die Stelle vor Ort suchen muss. Kritische Maße prüfen Ihre Planer zusätzlich am Bauteil.

Nicht jeder. Am Bauteil verortet wird jeder Befund, der auf dem Foto markiert ist und zu dem eine Punktwolke oder ein eingemessener Bezugskörper vorliegt. Andernfalls enthält der Bericht Foto, Aufnahmeposition und Befundtext, im Projektbeispiel Müllbunker etwa wurde keine Lage am Bauteil gerechnet. Welche Lage Ihr Bericht erreicht, legen wir vor der Inspektion gemeinsam fest, damit Sie vorher wissen, was Sie bekommen.

Der Bericht zeigt den sichtbaren Zustand der Oberfläche, jeden Befund mit Foto und Lage. Wandstärke, Zustand unter Isolierung oder Beschichtung und verdeckte Schäden erfassen ergänzende Prüfverfahren, gezielt an den Stellen, die der Bericht benennt. Eine beschädigte Ummantelung ist dabei Anlass zur weiteren Prüfung, kein Nachweis für den Zustand des Rohrs darunter. Mit der Lage aus dem Bericht findet die Prüffirma die Stellen wieder.

Das hängt von der Aufgabe ab: Ein Bericht zur Thermografie sieht anders aus als einer zur Vermessung oder zur Schadensdokumentation. Gemeinsam ist allen die Befundliste mit Befundart, Einstufung, Befundtext, Originalfoto und Lage. Die Projektbeispiele zeigen vier Arten der Lage aus realen Anlagen. Rufen Sie an: +49 421 408 937 98, dann zeigen wir Ihnen Beispiele, die zu Ihrer Anlage passen.

Für den Einsatz besteht eine Betriebshaftpflichtversicherung. Vor jeder Inspektion steht eine Risikobeurteilung, bei erhöhtem Risiko fliegt die Drohne am Seil, und leichte Kontakte fängt der Schutzkäfig ab. Weil nur die Drohne hineingeht, entfällt der Personeneinstieg und damit das Freimessen für Personen. Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert: Im Ex-Bereich klärt der Betreiber vorab, ob die Drohne fliegen darf.

Die, mit denen Ihr Team die Anlage kennt: Anlagenkennzeichen, Achsen, Ebenen, Mannlöcher oder Bauteilnamen. Sie fließen in den Bericht ein, dann spricht die Lage Ihre Sprache und Ihre Fachfirma muss nichts übersetzen. Im Abgaskanal dienen etwa die Mannlöcher als Bezugspunkte, in der Halle das Achsraster. Schicken Sie uns Zeichnungen oder Listen mit der Anfrage, wenn Sie welche haben.

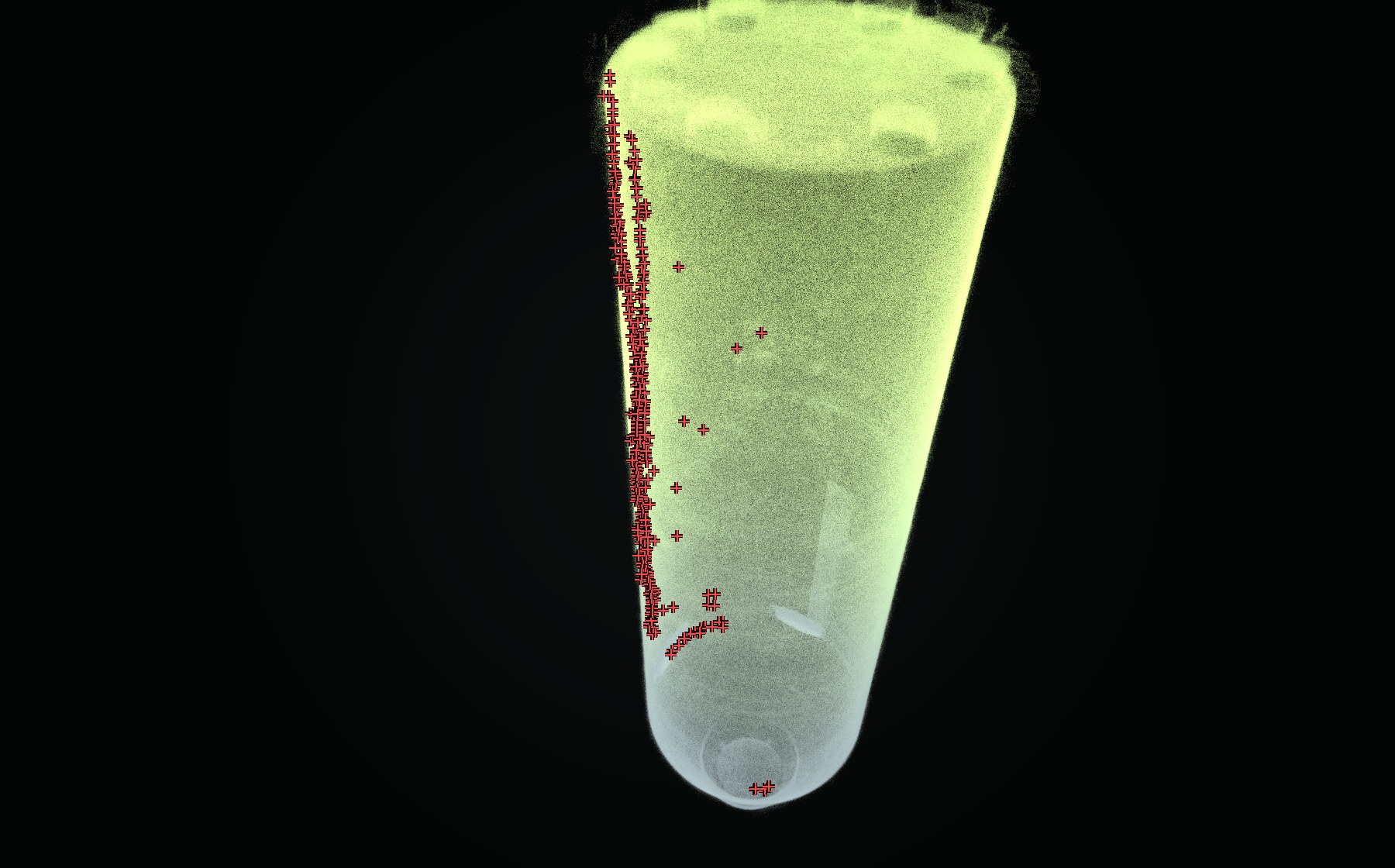

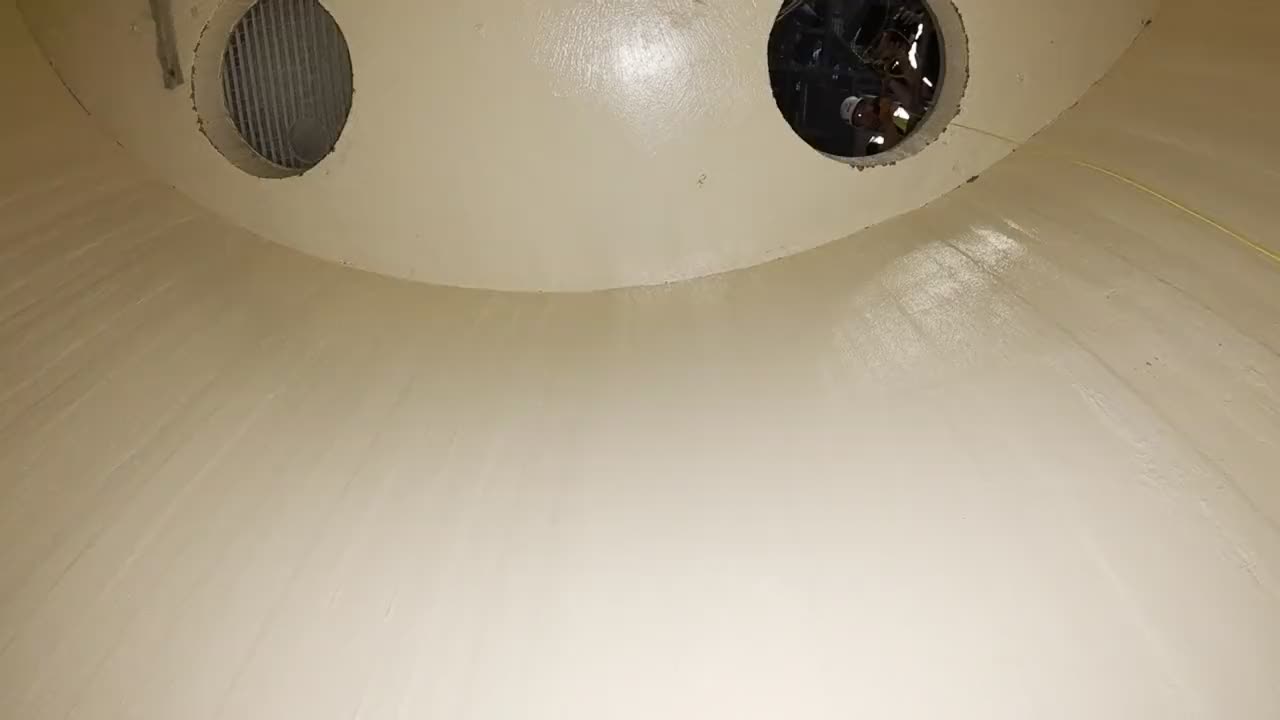

Wir fassen sie zu einem Befund zusammen. Ein langer Riss verteilt sich auf viele Fotos, aus 0,2 bis 0,9 m Abstand zeigt jedes nur einen Ausschnitt. Im Silo-Projekt wurden die Rissmarken deshalb zu Befundgruppen zusammengefasst, jede Marke gehört zu genau einer. Zu jedem Befund bleibt das Originalfoto als Beleg erhalten. So zählt Ihre Fachfirma Befunde, nicht Fotos.

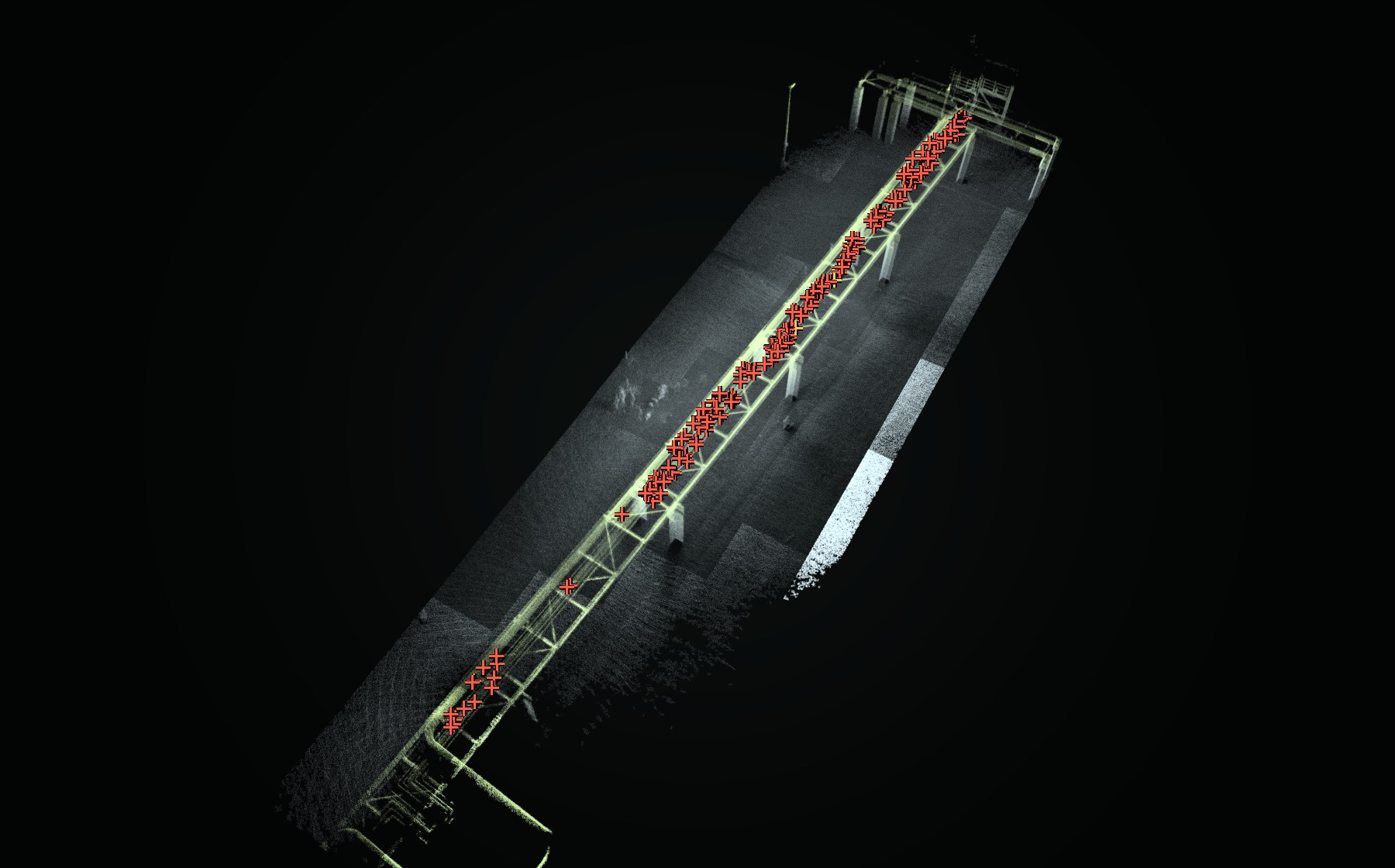

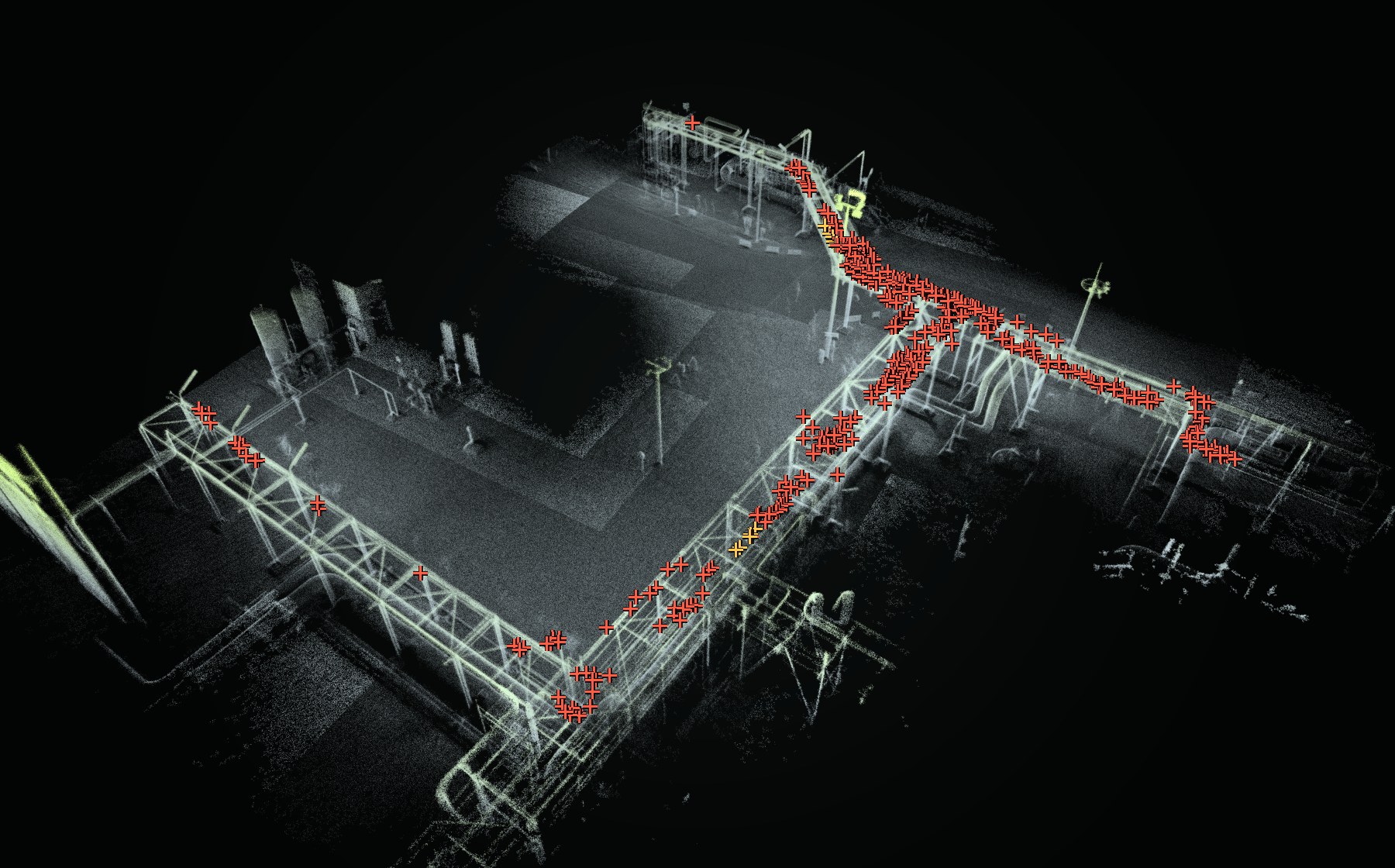

Die, die wir vorher mit Ihnen vereinbaren. In unseren Projekten waren das etwa Risse in Betonsilos, Roststellen an Behälterwänden, Anomalien an Klappen eines Abgaskanals und an einer Rohrbrücke Korrosion, Beschichtungsschäden, Dellen in der Rohrisolierung und nicht voll angezogene Verschraubungen. Die Befundarten getrennt zu führen hilft, weil dann jedes Gewerk seinen Teil sieht. Einstufung und Datenfelder legen wir ebenfalls vorab fest.

Eine eingemessene Form, auf die wir die Befunde legen. Beim Silo und beim Reaktor ist das ein Gitter aus Zylinder und Konus, daraus folgen Höhe und Winkel am Umfang. Im Kanal ordnet ein Ebenen-Register jede Marke einer Ebene zu, in der Halle das Achsraster. Der Bezugskörper macht aus einer Markierung im Foto eine Adresse, die Ihr Team vor Ort ohne Drohne wiederfindet.

Das klären wir vorab: Übergeben wird im Browser, als PDF oder in einem abgestimmten Datenformat. Welche Felder jeder Befund trägt und wie sie heißen, legen wir vor der Inspektion mit Ihnen fest. Nennen Sie uns deshalb bei der Anfrage, mit welchem System Ihre Instandhaltung arbeitet und welche Angaben sie braucht. Dann klären wir, in welcher Form die Liste zu Ihnen kommt.

Sie stehen als Lücke im Bericht. Im Projektbeispiel Abgaskanal sind Ebenen ohne Fotos ausdrücklich als nicht inspiziert ausgewiesen. Der Bericht nennt außerdem, was die Aufnahmen sonst nicht abdecken, etwa verdeckte Flächen hinter Einbauten. So hält niemand einen nicht gesehenen Bereich für unauffällig. Ob eine Lücke nachgeholt oder anders geprüft wird, entscheiden Sie.
