Inspektions­bericht Industrieofen per Drohne

Was im Stillstand bewertet wird

Im Stillstand wird der Zustand der feuerfesten Auskleidung von innen visuell bewertet. Fachbetriebe nennen als Schäden, die sie instand setzen, lokalen Verschleiß, Rissbildung und mechanische Ausbrüche. Eine Inspektion der Feuerfestauskleidung umfasst diese visuelle Bewertung im Stillstand, die Dokumentation möglicher Schäden und eine Einschätzung des Reparaturbedarfs. Die technische Bewertung der Auskleidung bleibt beim Feuerfestbauer. Die Restwandstärke ermitteln Ultraschall oder Laser. Die Kamera zeigt die Oberfläche und damit, wo sich diese Messung lohnt.

Die Empfehlung für Industrieöfen mit Prozessgasatmosphäre beschreibt die Instandhaltung, wenn Innenräume befahren werden. Sie stuft diese Innenräume als enge Räume ein. Beim Befahren sind die Sicherheitsmaßnahmen dieser Regel zu beachten. Der zuständige Vorgesetzte erteilt eine schriftliche Befahrerlaubnis. Darin stehen die Gefahren und die Sicherheitsmaßnahmen.

In Metallbetrieben ist die Berufsgenossenschaft Holz und Metall (BGHM) zuständig, die auch diese Empfehlung veröffentlicht; von Instandhaltungsarbeiten geht nach ihrer Darstellung immer eine erhöhte Gefahr aus. Im Stahlwerk verlangt die DGUV Regel 109-601 für gefährliche Arbeiten, die oft Instandhaltungsarbeiten sind, eine besondere Gefährdungsbeurteilung bzw. einen Erlaubnisschein, den bei Fremdfirmen auch deren Verantwortlicher unterschreibt. Das Stahlinstitut VDEh rät, den Zustand kritischer Bauteile möglichst genau zu ermitteln, weil Anlagen der Stahlindustrie oft an der Auslastungsgrenze laufen; die Schriften im Einzelnen stehen in unserem Regelwerk Inspektion.

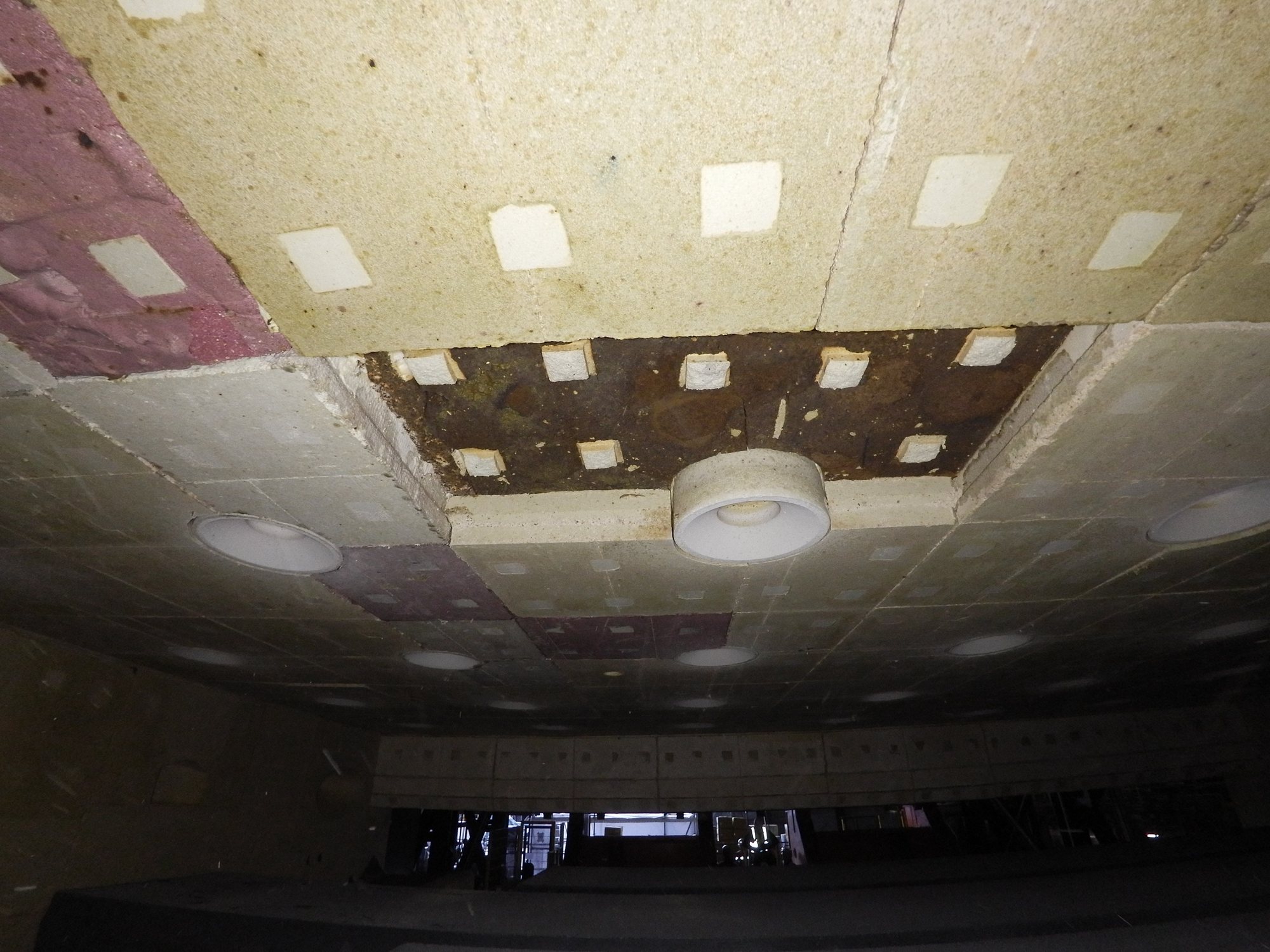

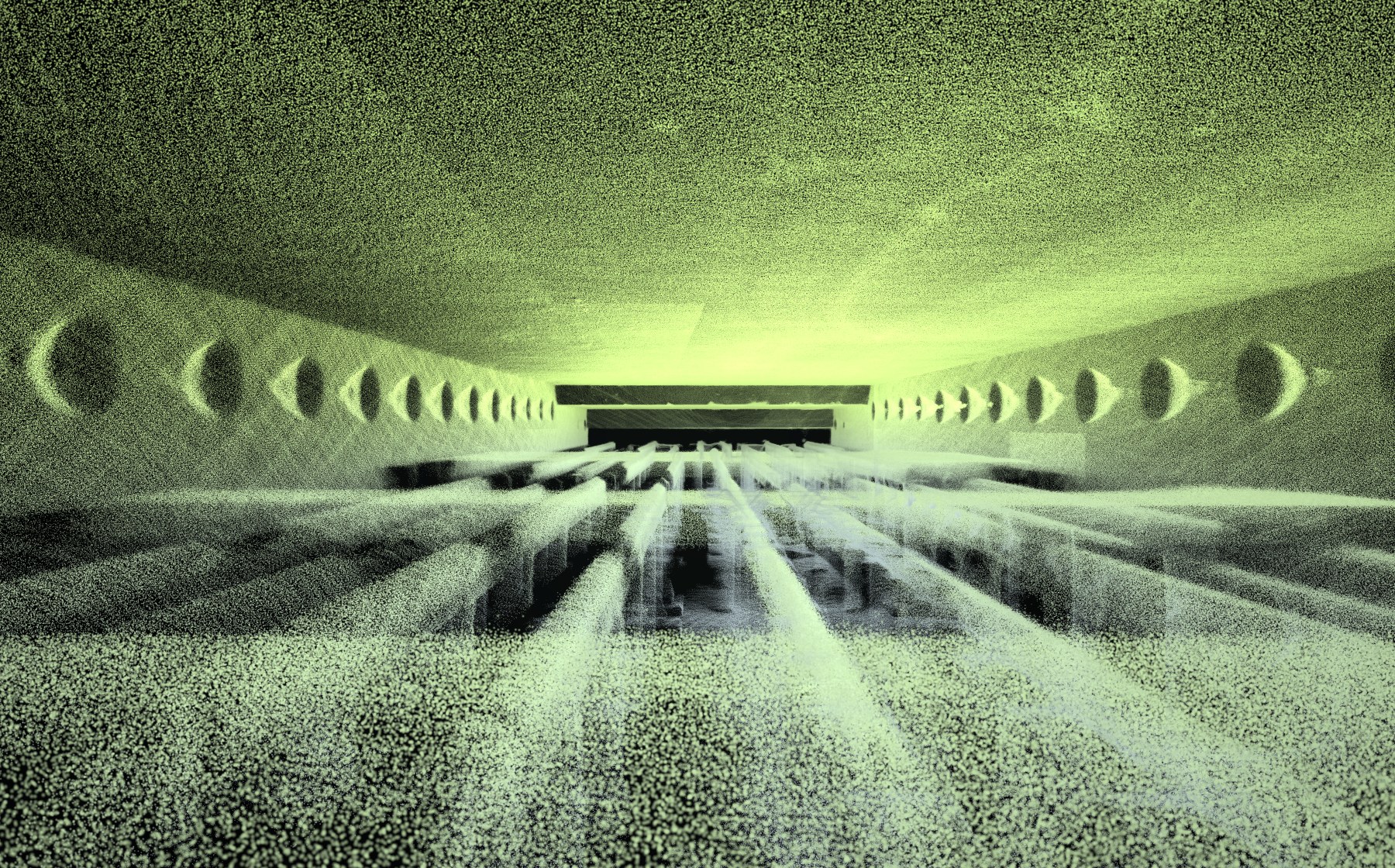

Der Inspektionsbericht zeigt die sichtbare Oberfläche von Wand, Decke und Sohle, jedes Foto mit seiner Aufnahmeposition. Er bereitet die visuelle Bewertung vor. Er ist nicht diese Bewertung, nicht die Prüfung und nicht die schriftliche Befahrerlaubnis. Ein Gutachten erstellen wir nicht.

Belege: 1, 3, 4, 8, 9, 10

Befahren mit schriftlicher Erlaubnis

Erhebliche Gefahren bestehen, wenn der Ofeninnenraum befahren wird. Giftige oder erstickend wirkende Gase können aus undichten Absperreinrichtungen oder aus dem Mauerwerk in den Ofenraum gelangen. Sauerstoffmangel kann durch unzureichende Lüftung entstehen. Brennbare Gase können zündfähige Gemische bilden. Antriebe und Einbauten können unbeabsichtigt anlaufen. Einige dieser Gefahren bestehen schon beim Hineinbeugen in den Ofen.

Vor dem Befahren werden der Ofen und die zugehörigen Anlagenteile abgestellt und gegen Wiedereinschalten gesichert. Das gilt insbesondere für elektrische Antriebe, die Steuerung, die Beheizungseinrichtungen und die Gaszufuhr. Brenngas- und Prozessgaszufuhr werden lecksicher unterbrochen. Der Ofen muss abgekühlt sein, bevor ihn jemand befährt. Die Ofentüren werden geöffnet und gegen unbeabsichtigtes Schließen mechanisch gesichert. Vor dem Befahren wird die Raumatmosphäre gemessen: ausreichend Sauerstoff, keine Gefahrstoffe in gesundheitsschädlicher Konzentration. Aus porösem Ofenmauerwerk und undichten Leitungen können noch lange nach der Außerbetriebnahme CO-Gase in den Ofenraum gelangen.

Die Person im Ofen wird von einer Person außerhalb ständig beobachtet. Diese Person muss sofort Hilfe herbeiholen können.

Für den Blick aus der Nähe kommt hinzu: Ein Gerüst im Ofen muss stehen, bevor jemand die Auskleidung aus der Nähe prüfen kann, und wieder weg, bevor der Ofen anläuft.

Belege: 1

Was entfällt, wenn niemand einsteigt

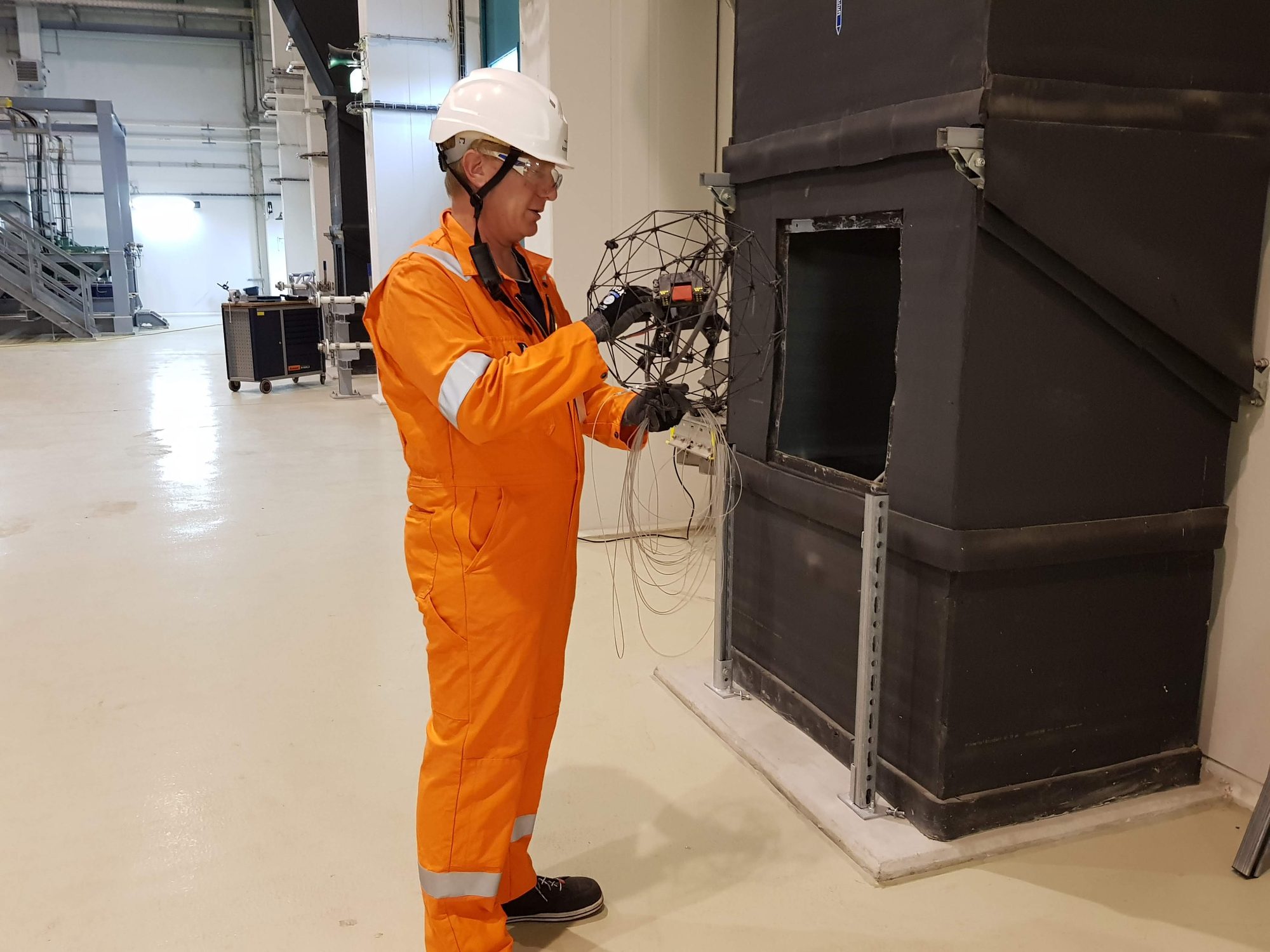

Die DGUV Regel 113-004 sagt es im ersten Satz ihrer Schutzmaßnahmen: Aufgrund des hohen Gefährdungspotenzials ist immer zu prüfen, ob sich das Arbeiten in Behältern, Silos und engen Räumen vermeiden lässt; als Beispiel nennt sie Inspektionen mittels Kameratechnik. Dieselbe Prüfung verlangt die DGUV Information 209-015 in ihrer Ausgabe von 2026. Unsere Antwort darauf ist am Ofen die Inspektion per Drohne.

Kommt für die Sichtprüfung nur die Drohne in den Ofen, entfällt das Gerüst für diese Sichtprüfung. Die schriftliche Befahrerlaubnis gilt für Menschen im Ofen; der Inspektionsbericht ist sie nicht. Wir liefern Informationen für die Planung sicherer Arbeiten; Gefährdungsbeurteilung und Erlaubnisschein für die Reparatur bleiben beim Betreiber.

Freimessen dient dazu, dass Personen im Ofen gefahrlos arbeiten können. Steigt für die Inspektion niemand ein, entfällt das Freimessen für Personen; im Ex-Bereich klärt der Betreiber vorab, ob die Drohne fliegen darf, denn weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert. Das ist unsere Folgerung aus der Regel, die Begründung steht unter Inspektion ohne Freimessung. Freimessen gehört nicht zu unserer Leistung.

Verschleiß der Auskleidung ist Sache der Instandhaltung: Die GDV-Musterbedingungen für die Maschinenversicherung nehmen Schäden durch normale Abnutzung grundsätzlich vom Versicherungsschutz aus, mit Rückausnahmen; was gilt, steht im einzelnen Vertrag. Legen Sie den Bericht Ihrem Versicherer vor, ist er eine Dokumentation zur Vorlage und Abstimmung; ob sie als Nachweis reicht, klären wir vorab an der konkreten Anforderung (Inspektionsbericht Versicherung).

Sobald Menschen im Ofen arbeiten, verlangt Abschnitt 4 diese Vorbereitung.

• Unterweisung aller Beteiligten vor den Arbeiten, auf Grundlage der Gefährdungsbeurteilung, über die Gefährdungen und die Schutzmaßnahmen. Die für die Rettung vorgesehenen Personen üben die festgelegten Rettungsmaßnahmen.
• Aufsicht. Vor Beginn setzt der Unternehmer eine zuverlässige Person ein, die mit den Arbeiten vertraut und weisungsbefugt ist. Sie überwacht die Schutzmaßnahmen.
• Erlaubnisschein vor Beginn, schriftlich, mit den Schutzmaßnahmen. Aufsicht, Sicherungsposten und, soweit vorhanden, das Fremdunternehmen bestätigen sie mit Unterschrift. Nach Schichtwechsel oder am nächsten Tag wird er neu ausgestellt.
• Sicherungsposten, mindestens einer, in ständiger Verbindung zu den Menschen im Raum. Eine Personen-Notsignal-Anlage ersetzt ihn nicht. Er muss Hilfe herbeiholen können.
• Beginn erst nach Feststellung. Die verantwortliche Person stellt fest, dass die schriftlichen Maßnahmen geeignet und getroffen sind und alle unterwiesen wurden. Nach einer Unterbrechung stellt der Aufsichtführende das erneut fest.
• Entleeren und Reinigen vor den Arbeiten, möglichst ohne dass dafür jemand hineingeht.
• Abtrennen der Zu- und Abgänge, durch die Gefahrstoffe oder erstickende Gase in gefährlicher Konzentration oder Menge oder unter Druck in den Raum gelangen können.
• Freimessen, bevor jemand einsteigt. Festzustellen ist, welche Stoffe auftreten können und ob Sauerstoffmangel auftreten kann. In den meisten Fällen ist dazu Freimessen erforderlich, an repräsentativer Stelle. Beauftragt werden nur Personen mit der erforderlichen Fachkunde.

Belege: 2, 11, 7, 1, 12

Was an Aufwand entfällt

Die Inspektion dauert Stunden statt Tage oder Wochen. Für die Sichtprüfung steigt niemand in den Ofen, und im Ofen steht dafür kein Gerüst. Vom Stillstand braucht die Aufnahme nur diese Stunden, und ein geplanter Stillstand reicht für viele Anlagen.

Nicht jeder Schaden erfordert eine komplette Neuzustellung. Die Reparatur setzt die betroffenen Bereiche der Auskleidung instand; ob das reicht, entscheidet der Betreiber mit dem Feuerfestbauer. Einstieg, Gerüst und Befahrerlaubnis braucht es dann gezielt dort, wo der Bericht die Stelle zeigt. Der Feuerfestbauer kann Steine und Masse nach den markierten Stellen bestellen, bevor der Stillstand beginnt; für ihn und andere Industriedienstleister ist der Bericht die Arbeitsgrundlage.

Belege: 1, 4
