Was ist im nächsten Stillstand an Hochofen, Gichtgasreinigung und Öfen zu tun? Die Drohne inspiziert sie von innen, ohne Einstieg. Jeder Befund kommt mit Foto und Stelle, so planen Sie Gerüst und Material gezielt.
Die Drohne im Hüttenwerk
Steht der Hochofen still, ist das Fenster knapp, und klassisch heißt jede Anlage einsteigen, Gerüst stellen, Bereich für Bereich. Die Elios 3 fliegt durch eine Öffnung in Hochofen, Wirbler und Industrieofen und bringt ihr eigenes Licht mit Staubmodus mit; das Team bleibt außerhalb. So liegen Ausbrüche, fehlende Steine und offene Fugen mit Foto und Stelle vor, solange sich der Reparaturplan noch anpassen lässt.
Misst zehnmal pro Sekunde rundum die Entfernung zu jeder Oberfläche, auch nach oben und unten. Daraus entsteht die Punktwolke – und die Drohne weiß ohne GPS, wo sie ist.
4K-Video und Einzelbilder. Jedes Foto bekommt seine Aufnahmeposition in der Punktwolke.
LED-Beleuchtung mit bis zu 16.000 Lumen (Herstellerangabe), mit Staubmodus – für Bilder auch im dunklen Innenraum.
Kohlefaser rund um die Rotoren. Leichte Kontakte mit Wand oder Einbauten gehören zum normalen Betrieb, die Drohne fliegt weiter.
Was Betreiber wissen wollen
Im Hüttenwerk zählt vor allem, was im nächsten Stillstand zu tun ist. Diese Fragen stellen Instandhaltung und Revisionsplanung, bevor sie eine Inspektion per Drohne einplanen.
Den Hochofen von innen bis zum Schlagpanzerring, Wirbler (Zyklon) der Gichtgasreinigung bis ins Tauchrohr und in den Kegel und ausgemauerte Industrieöfen haben wir schon aufgenommen. Wir inspizieren auch Rohgasklappen in der Gasreinigung per Drohne und dokumentieren ihre Stellung; starker Staub kann die Sicht dabei einschränken. Dazu kommen Rohrbrücken, Hallen mit Kranbahnen, Silos und Bunker, Behälter und Abgaskanäle.
Welche Anlagen ›Ja. Im selben Stillstand nehmen wir mehrere Anlagen nacheinander auf, am besten gleich zu Beginn.
Stillstand ›Für die Inspektion nicht. Die Drohne fliegt durch eine Öffnung hinein, das Team bleibt außerhalb. Freimessen für Personen entfällt. Das Absperren bleibt Sache Ihres Betriebs, und weil weder die Elios 3 noch die DJI M30T ATEX-zertifiziert ist, klärt er im Ex-Bereich vorab, ob die Drohne fliegen darf.
Projektbeispiel Wirbler ›Ausbrüche, fehlende Steine, offene Fugen und Ablagerungen, jeweils mit Foto und dem Abschnitt im Ofen, in dem die Stelle sitzt. Dazu kommt die Punktwolke des Innenraums. Bewerten und den Reparaturumfang festlegen tun Ihre Feuerfestbauer.
Projektbeispiel Hochofen ›Ja. Wer bei jedem Stillstand dieselben Bereiche aufnimmt, kann den Verschleiß über die Jahre vergleichen. Das Profil wird dabei gegen das frühere Profil gelegt.
Wiederholungsinspektion ›Ja. Ausgewertet wird rein lokal, ohne Cloud. Wer den Bericht bekommt und auf welchem Weg, legen Sie fest.
KRITIS ›Anlagen im Stahlwerk
Für jede Anlage gibt es eine eigene Seite mit Bericht, Einordnung und Beispiel. Warum sie im Hüttenwerk zählt, steht jeweils im ersten Satz.

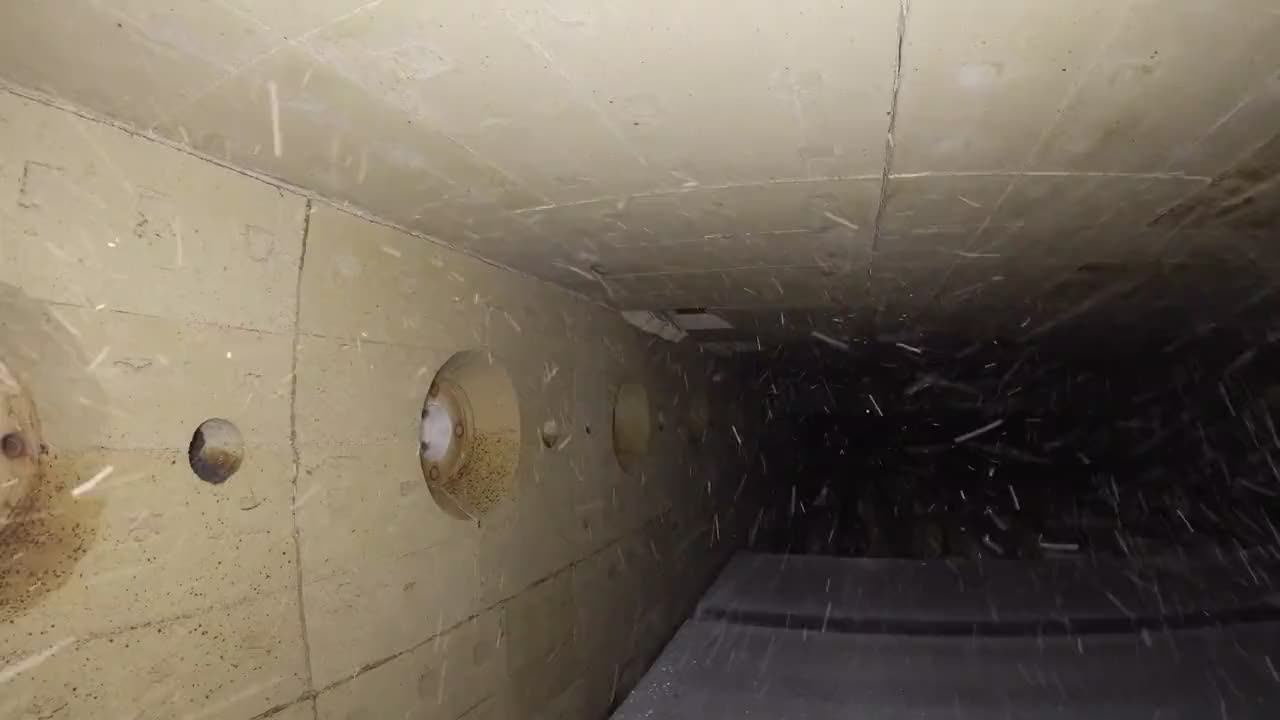

Die Branchenregel nennt die feuerfeste Auskleidung von Öfen und metallurgischen Apparaten als eigenes Thema. Hochofen und Wirbler haben wir von innen aufgenommen, die Ausmauerung Stein für Stein.
Inspektionsbericht Industrieofen ›
Erz und Zuschläge lagern in Bunkern und Silos. Die Branchenregel widmet ihnen ein eigenes Kapitel, mit Absturz an Einstiegsöffnungen, Gasen und Stäuben als Gefahren beim Hineinsteigen.
Inspektionsbericht Silo ›
Arbeiten in Behältern zählt die Branchenregel zu den gefährlichen Arbeiten im Hüttenwerk. Prozessgase speichern integrierte Werke kurzzeitig in Gasbehältern.
Inspektionsbericht Tank ›

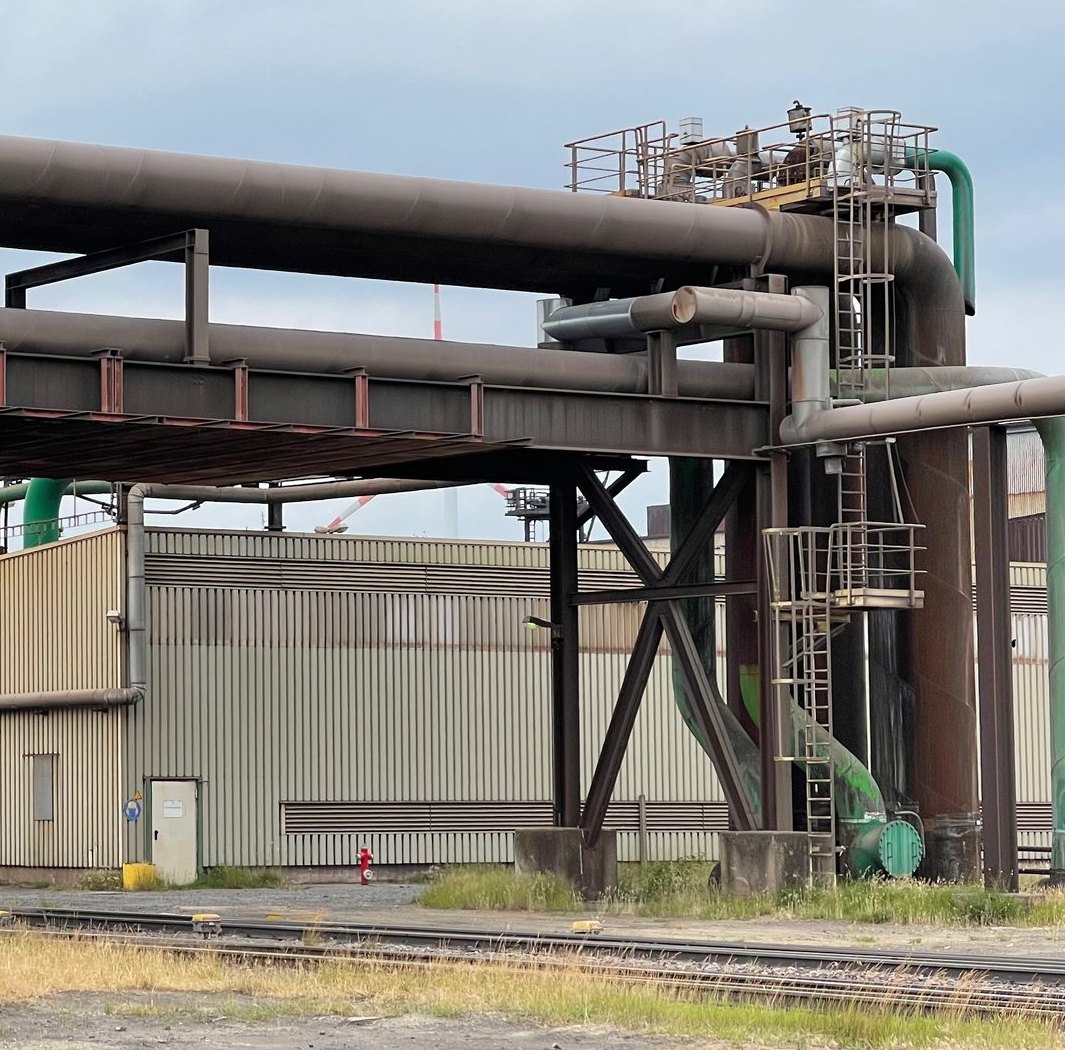

Gichtgas, Kokereigas und Konvertergas gehen über ein Gasnetz zu den Verbrauchern im Werk, die Branchenregel nennt diese Leitungen ausdrücklich. Rohrbrücken in Stahlwerken haben wir bereits per Drohne inspiziert, auch Rohrbrücken mit Hitzeschild bis in den Spalt zwischen Rohr und Schild.
Inspektionsbericht Rohrbrücke ›

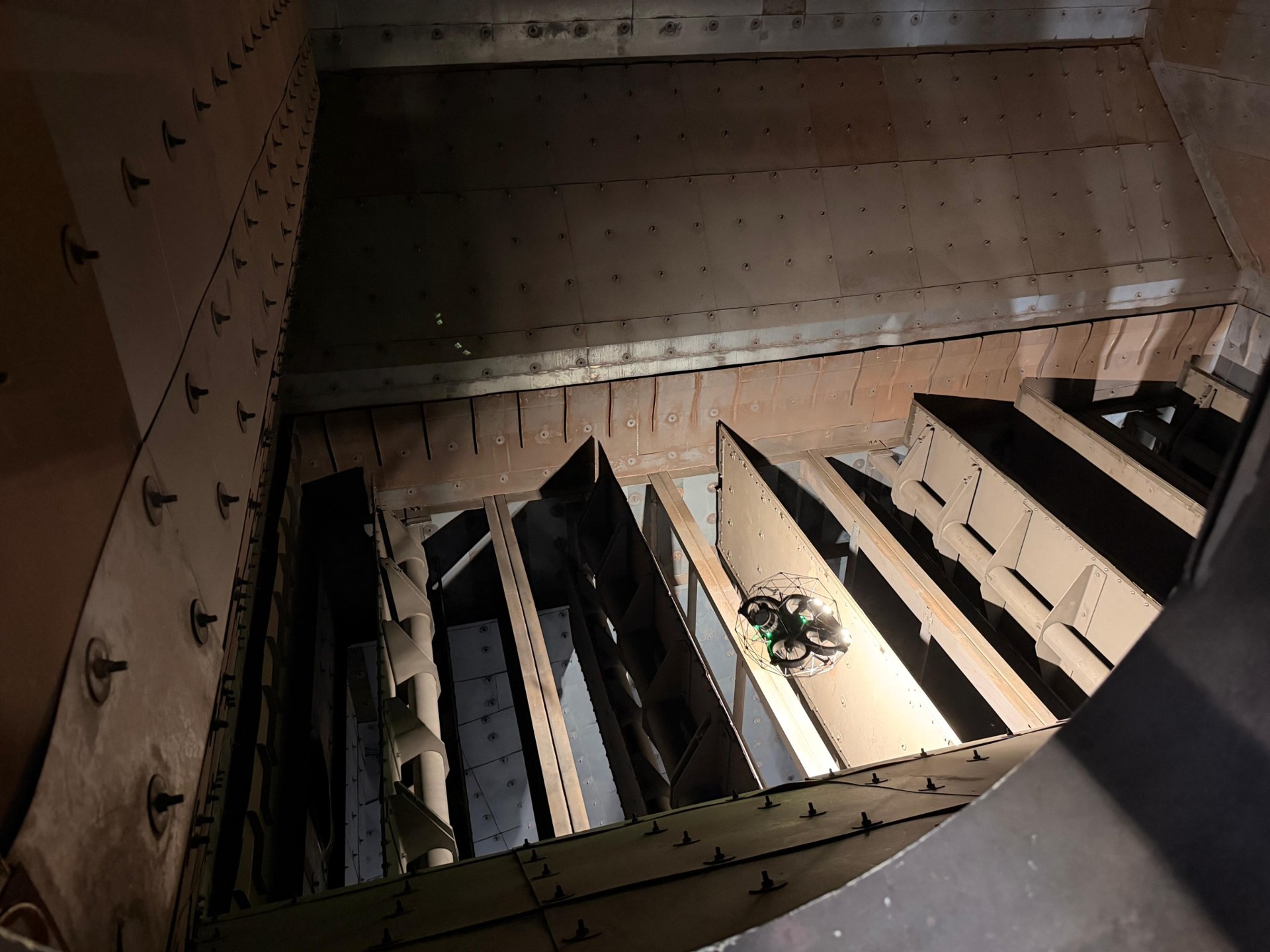

Das Abgas des Sinterbands läuft durch eine Abgasleitung zur Entstaubung, das Konvertergas durch die Primärentstaubung. Im Abgaskanal fliegt die Drohne zwischen Klappen und Kulissen hindurch.
Inspektionsbericht Abgaskanal ›

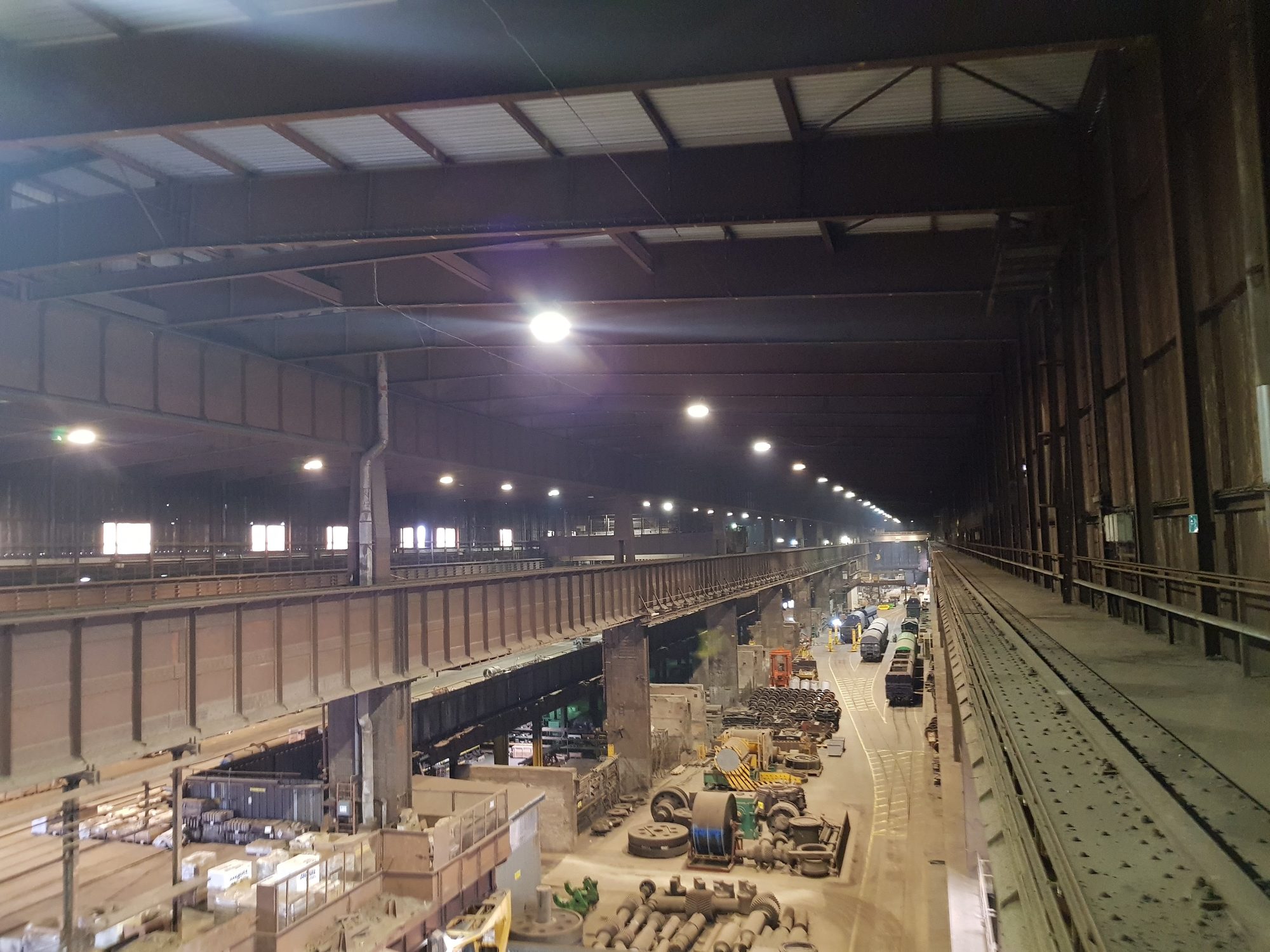

Im Stahlwerk laufen Krane über lange Hallen, Konverter stehen zwischen Bühnen und Kranbahnen. Wir inspizieren auch Kranbahnen in Stahlwerkshallen per Drohne: Träger, Anschlüsse und Verschraubungen. Dächer und Konstruktionsteile sind laut Branchenregel von Ansätzen und Ablagerungen freizuhalten, und dafür muss man sie erst sehen.
Inspektionsbericht Halle ›Projektbeispiele
Aufnahmen aus Projekten, im Stillstand per Drohne von innen gemacht.
Umgebung und Innenraum

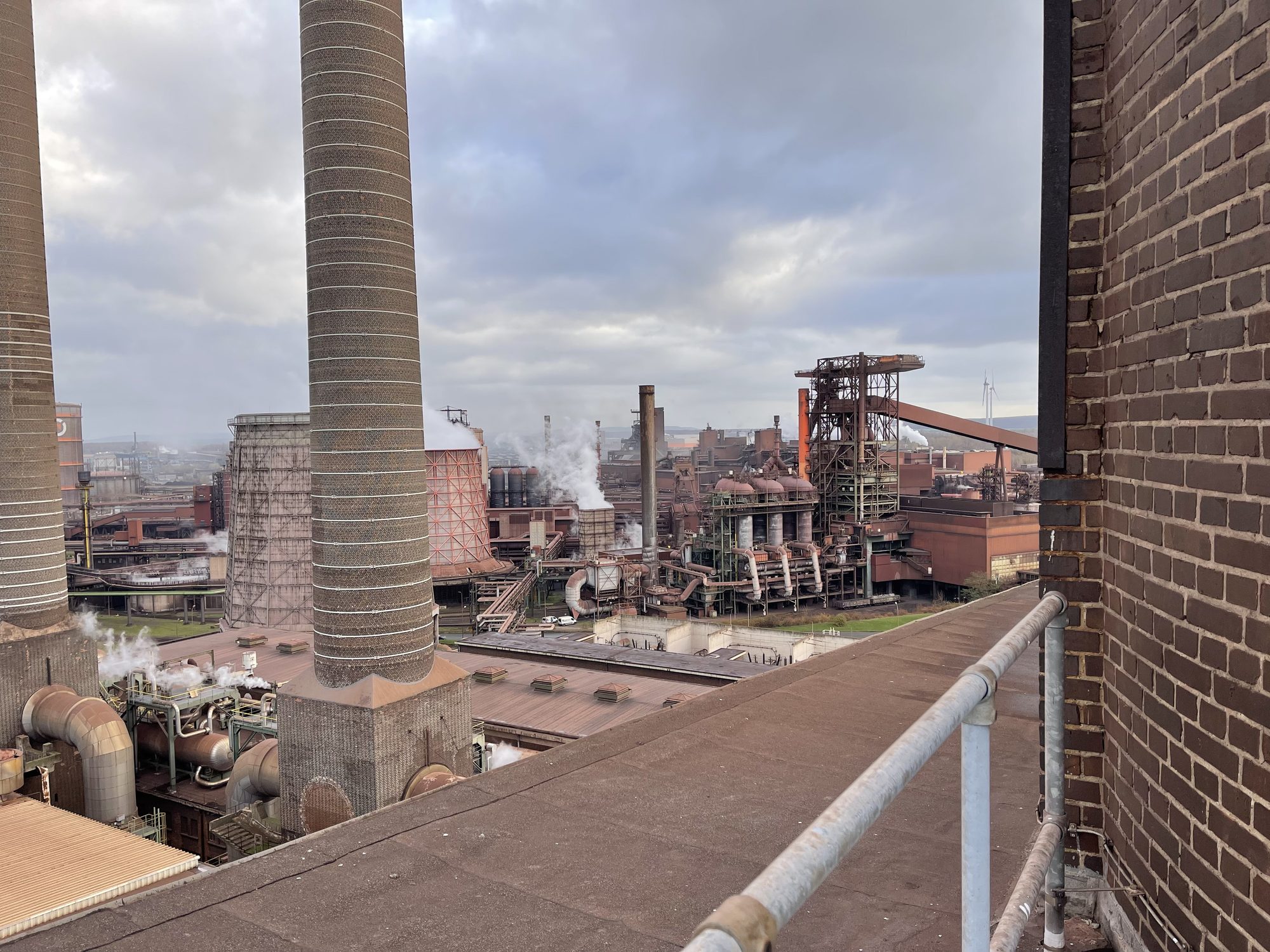

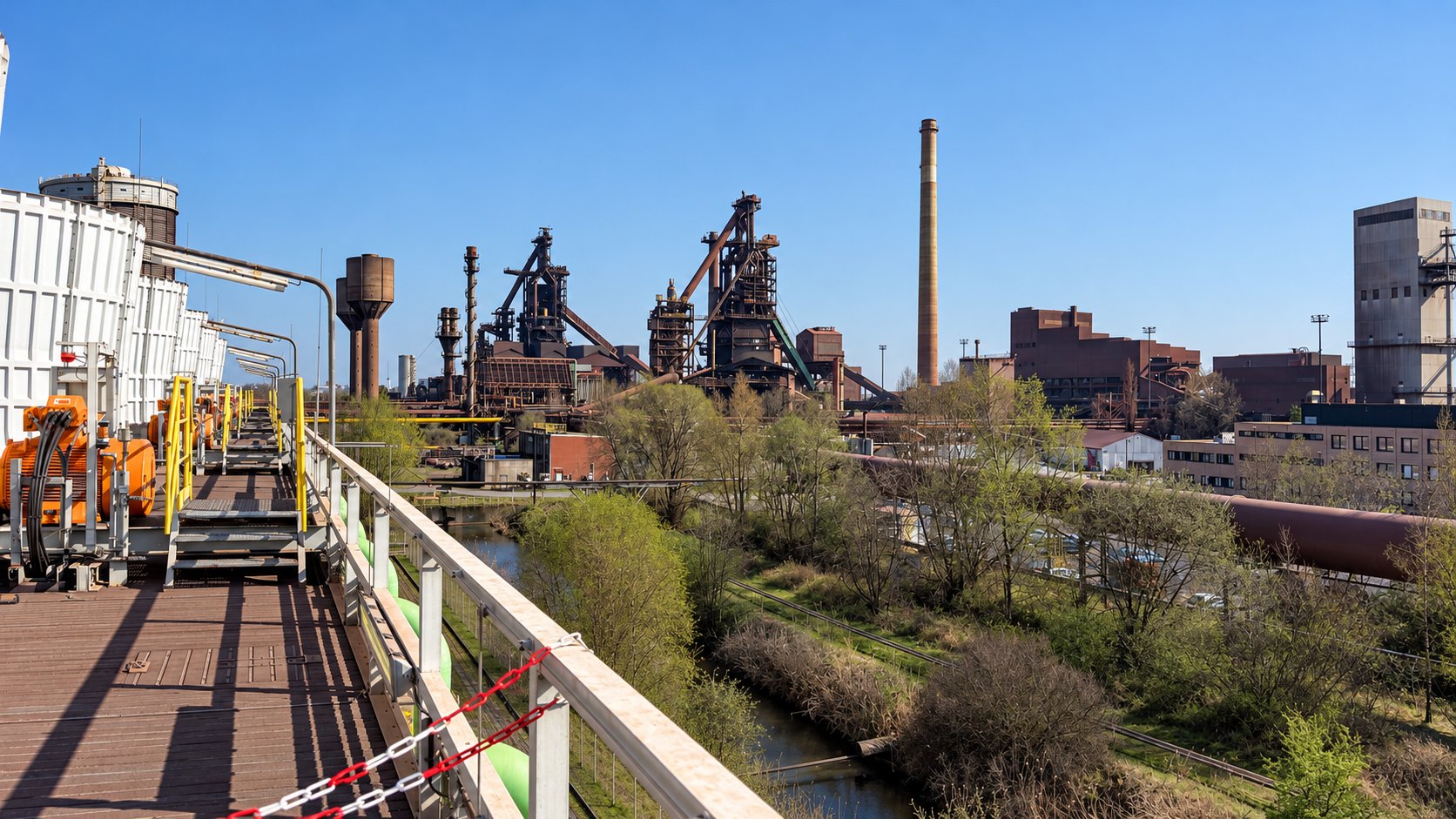

Neben jedem Innenraum steht die Anlage, zu der er gehört: Was die Drohne im Stillstand aufnimmt, liegt mitten im Werk.

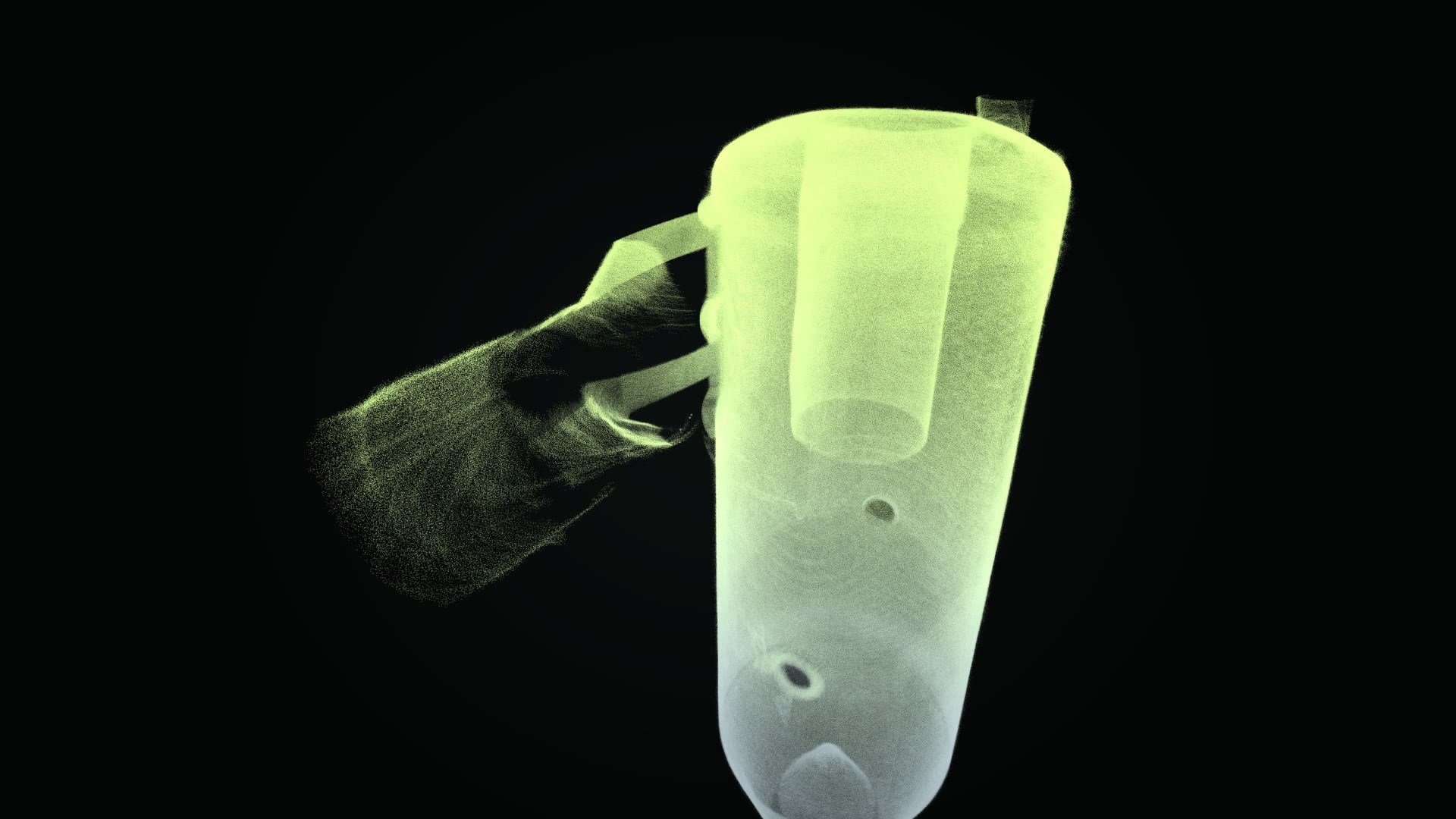

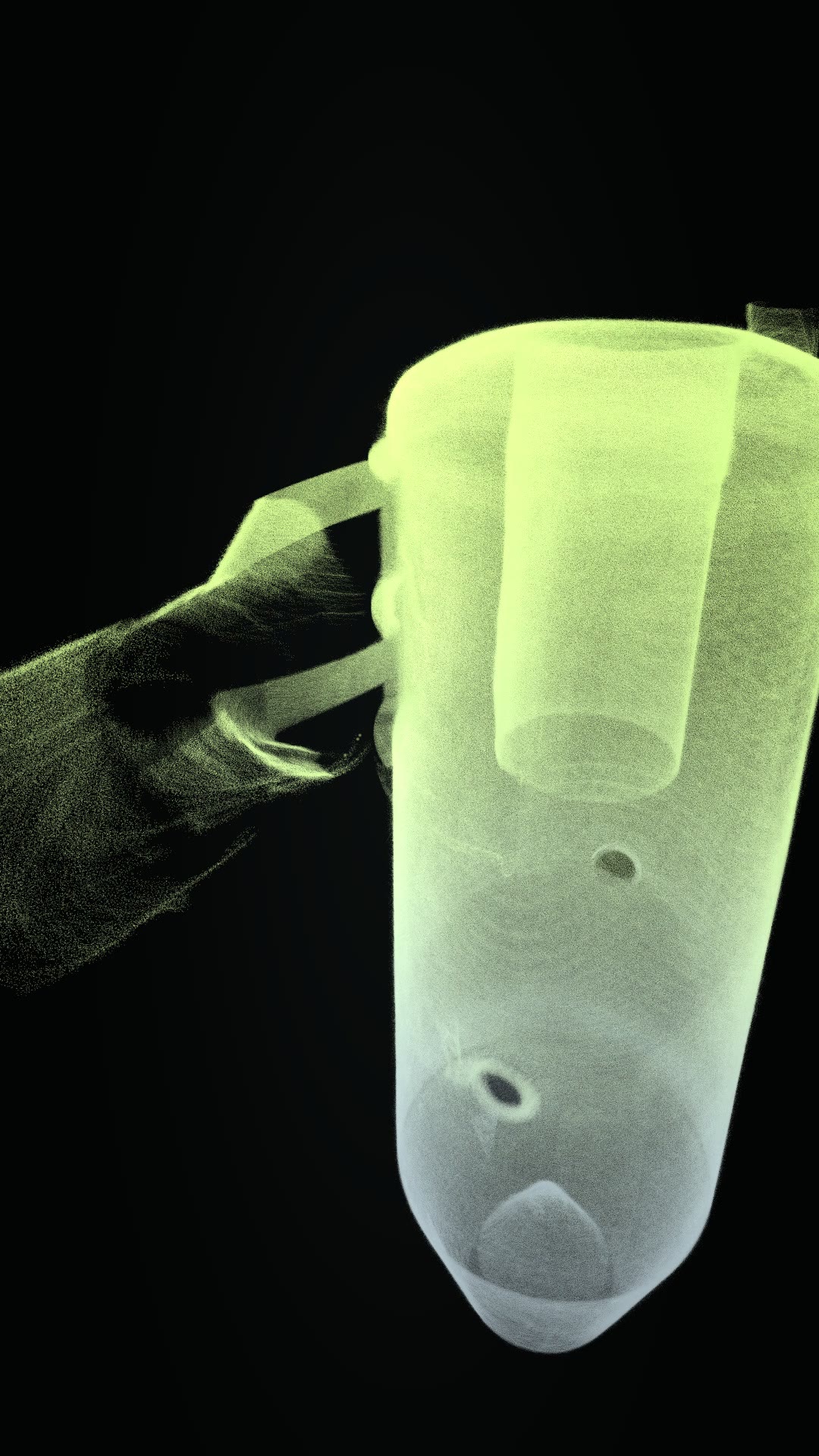

Die Punktwolke eines einzigen Inspektionsflugs zeigt den ganzen Wirbler von innen und außen: Einlaufkanal, Tauchrohr und Kegel.
Die Punktwolke lässt sich direkt im Browser drehen und zoomen. Diese Ansicht ist eine Funktion der Website, kein Bestandteil des Berichts.
Vergleich
| Klassisch | Per Drohne | |
|---|---|---|
| Zugang zur Ausmauerung | Einsteigen, Gerüst stellen, Bereich für Bereich | Die Drohne fliegt durch eine Öffnung hinein, ohne Einstieg und ohne Gerüst |
| Personen im Ofen | Befahren erst nach gasdichtem Absperren, mit Erlaubnisschein, unter Umständen mit dem Ergebnis des Freimessens | Für die Inspektion keine; das Absperren bleibt Sache Ihres Betriebs |
| Zeit im Stillstand | Tage oder Wochen | Stunden je Anlage, viele Anlagen in einem Stillstand – die Aufnahmen liegen vor, solange sich der Reparaturplan anpassen lässt |
Die Restdicke der Ausmauerung zeigt kein Foto: Abklopfen und Dickenmessung brauchen weiter Zugang am Bauteil – gezielt an den Stellen, die der Bericht zeigt. Prüfen, bewerten und freigeben bleiben bei Ihren Fachleuten und Sachverständigen, den Reparaturumfang legen Betreiber und Feuerfestbauer fest. Für Reparaturen im Ofen bleiben Absperrung, Erlaubnisschein und Gerüst an den betroffenen Stellen.

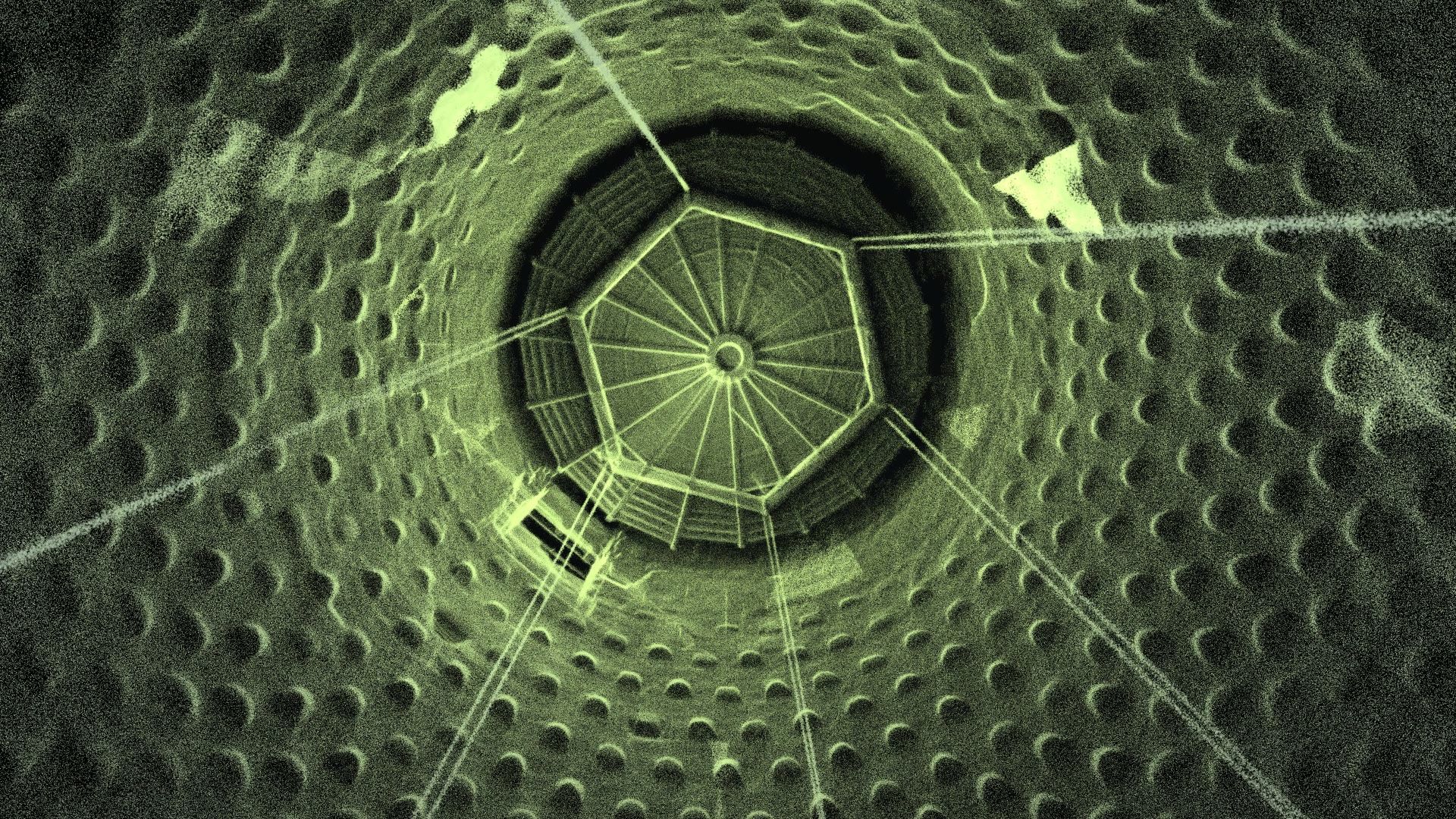

Im Stillstand von innen: Blick im leeren Hochofen nach oben zur Stahlkonstruktion.
Ausgangslage
Im Hüttenwerk hängt eine Anlage an der anderen. Das Gas aus dem Hochofen wird gereinigt und als Heizgas im Werk genutzt. Erz und Zuschläge lagern in Bunkern. Öfen, Wirbler und Pfannen sind feuerfest ausgekleidet. Steht der Hochofen still, sind viele dieser Anlagen zugleich zugänglich.
Dieses Fenster ist knapp. Betreiber halten den Stillstand so kurz wie möglich und nutzen ihn zugleich, um Anlagenteile instand zu setzen, an die sie im Betrieb nicht herankommen. Dafür müssen sie früh wissen, wo Ausmauerung, Wände und Einbauten verschlissen sind. Klassisch heißt das: einsteigen, Gerüst stellen, Bereich für Bereich.
Wie der Stillstand mit Inspektionsdaten vorbereitet wird, steht unter Revision und Stillstand vorbereiten.
Einordnung
Vier Punkte zum Umfeld der Inspektion: Verschleiß, Zuständigkeit, Stillstand und Instandsetzung.
Hochofen, Konverter, Industrieöfen und Pfannen sind feuerfest ausgekleidet. Für Pfannen nennt die Branchenregel der Unfallversicherung den unzulässigen Verschleiß der Ausmauerung ausdrücklich als Gefährdung und sieht regelmäßige optische oder messtechnische Kontrollen von Wand und Boden vor.
Dazu kommt das Gas. Kohlenmonoxid entsteht vor allem im Hochofen und im Konverter. Das Gichtgas aus dem Hochofen ist staubhaltig. Es wird gereinigt und mit Kokerei- und Konvertergas als Heizgas im Werk verteilt. Auch das Abgas von Sinterband und Konverter wird entstaubt.
Wo Staub ist, setzt er sich ab. Die Branchenregel verlangt, Kamine, Dächer und Konstruktionsteile von Ansätzen und Ablagerungen zu reinigen, damit nichts herabfällt und nichts übermäßig belastet wird.
Integrierte Hüttenwerke sind nach der 4. BImSchV genehmigungsbedürftig. Für die Umweltseite gelten die BVT-Schlussfolgerungen der EU zur Eisen- und Stahlerzeugung.
Für den Arbeitsschutz verantwortlich ist der Unternehmer. Die DGUV Regel 109-601 „Branche Erzeugung von Roheisen und Stahl“ aus dem Fachbereich Holz und Metall behandelt Hochofenbetriebe und Stahlwerke in eigenen Kapiteln; die Berufsgenossenschaft Holz und Metall (BGHM) stellt sie bereit. Von Tätigkeiten der Instandhaltung geht nach der BGHM immer eine erhöhte Gefahr aus. Viele gefährliche Arbeiten im Hüttenwerk sind laut dieser Regel Instandhaltungsarbeiten: Arbeiten an Hochöfen, in Silos, Behältern und engen Räumen. Sie brauchen einen Erlaubnisschein, unter Umständen mit dem Ergebnis des Freimessens. Am Hochofen können bei Betriebsstörungen explosionsfähige Gasgemische entstehen. Bevor jemand den Hochofen oder die Gichtgasreinigung befährt, wird gasdicht abgesperrt. Für Arbeiten an feuerfesten Auskleidungen gilt eine eigene DGUV Regel. Die DGUV Information 209-015 „Instandhaltung an Maschinen und Anlagen“, ebenfalls aus dem Fachbereich Holz und Metall, empfiehlt zu prüfen, ob sich Arbeiten in Behältern, Silos und engen Räumen vermeiden lassen, und nennt Inspektionen per Kameratechnik als Beispiel. Für die Inspektion per Drohne steigt niemand ein, mehr dazu unter Befahren vermeiden.
Das Stahlinstitut VDEh beschreibt, dass Produktionsanlagen der Stahlindustrie oft an der Auslastungsgrenze laufen. Daraus folgt für den Verband der Bedarf, den Zustand von Anlagen und kritischen Bauteilen möglichst genau zu ermitteln und in die Instandhaltungsstrategie einfließen zu lassen; er denkt dabei an Systeme zur Zustandsüberwachung im Betrieb. Für Innenräume, die nur im Stillstand zugänglich sind, liefert die Inspektion per Drohne Bild und Geometrie. Die Branchenregel 109-601 und weitere Schriften zur Inspektion ordnet Regelwerk Inspektion ein.
Unter den größten Feuerschäden 2023 nennt der Gesamtverband der Versicherungswirtschaft (GDV) vor allem Betriebe der Metallbe- und -verarbeitung und Gießereien. Nach einem Schaden soll das Schadenbild nach den Musterbedingungen der Feuerversicherung unverändert bleiben, bis der Versicherer freigibt; lassen sich Veränderungen nicht vermeiden, ist es nachvollziehbar zu dokumentieren, etwa mit Fotos. Die Besichtigung durch den Versicherer ersetzt unser Bericht nicht. Er ist Dokumentation zur Vorlage und Abstimmung mit dem Versicherer; was als Nachweis reicht, klären wir vorab an der konkreten Anforderung, siehe Inspektionsbericht Versicherung.
Wiederkehrende Prüfungen gehören zum sicheren Betrieb. Der Inspektionsbericht ersetzt weder den Erlaubnisschein noch eine Prüfung. Er liefert Bild und Geometrie für diese Schritte: Wir liefern Informationen für die Planung sicherer Arbeiten, die Gefährdungsbeurteilung bleibt beim Betreiber.
Ein Hochofen läuft durch. Für kurze Wartungen wird er zeitweise vom Wind genommen, etwa für Blasformen und Nebenanlagen. Von innen sehen kann man die Wand nur, wenn der Ofen niedergeblasen und leer ist. Bei einer Neuzustellung steht er lange still. Betreiber planen diesen Stillstand so kurz wie möglich und nutzen ihn zugleich, um Anlagenteile instand zu setzen, die im Betrieb nicht zugänglich sind.
Klassisch steigen Fachleute ein, für Reparaturen im Ofen auch auf Gerüsten. Absturz gehört zu den folgenschweren Unfallarten: Nach der Statistik der DGUV gingen 2024 von 218 tödlichen Arbeitsunfällen im Betrieb, ohne Straßenverkehr, 53 auf einen Absturz zurück, fast ein Viertel. Für 2026 haben Unfallversicherung und staatlicher Arbeitsschutz in der Gemeinsamen Deutschen Arbeitsschutzstrategie (GDA) Absturzunfälle zum Schwerpunkt gemacht, vor allem bei Dacharbeiten, an Gerüsten und Leitern sowie an Laderampen und Fahrzeugen. Mehr dazu unter Befahren vermeiden.
Die Drohne nimmt Ausmauerung, Einbauten und Wände ohne Einstieg und ohne Gerüst auf: Bild und Stelle jedes Befunds, dazu die Punktwolke. Die Aufnahme einer Anlage dauert Stunden statt Tage oder Wochen. So passen viele Anlagen in einen Stillstand, und die Aufnahmen liegen vor, solange sich der Reparaturplan noch anpassen lässt. Freimessen für Personen entfällt; im Ex-Bereich klärt der Betreiber vorab, ob die Drohne fliegen darf. Abklopfen und Messen an der Ausmauerung folgen gezielt an den Stellen, die die Aufnahmen zeigen; wie Drohnenaufnahme und Prüfung am Bauteil ineinandergreifen, beschreibt Ablauf der Drohneninspektion.
Feuerfestbauer stellen Auskleidungen zu, halten sie instand, ändern, brechen sie aus und beseitigen sie. Am Ende der Ofenreise wird der Hochofen vollständig neu zugestellt. Ein leerer Ofen lässt sich dabei mit weniger Aufwand ausbrechen als ein gefüllter. Auch der Konverter wird für Zustellungsarbeiten begangen.
Beim Ausbrechen und Reparieren entstehen Staub, Lärm und Hitze. Der Unternehmer legt dafür besondere Schutzmaßnahmen fest.
Wer zu Beginn weiß, wo die Ausmauerung verschlissen ist, plant Material, Fachfirma und Gerüst gezielt für diese Stellen. Welche Bereiche, Zugänge und welches Material Feuerfestbauer und Gerüstbauer damit vor dem Stillstand einplanen, zeigt die Seite Inspektion per Drohne für Industriedienstleister. Eine zweite Aufnahme nach der Reparatur zeigt, ob der Auftrag überall angekommen ist. Ein Laserprofil vor und nach einer Spritzreparatur macht das sichtbar.
Grenzen
Nein. Innen aufgenommen wird im Stillstand, wenn die Anlage leer, abgesperrt und freigegeben ist. Von innen sehen kann man die Wand eines Hochofens ohnehin nur, wenn er niedergeblasen und leer ist. Den Termin legen wir an den Anfang Ihres Stillstands, dann liegen die Aufnahmen vor, solange sich der Reparaturplan noch anpassen lässt.
Das klärt Ihr Betrieb vorab: Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert. Am Hochofen können bei Betriebsstörungen explosionsfähige Gasgemische entstehen, deshalb muss eine explosionsfähige Atmosphäre für den Flug ausgeschlossen sein, die Freigabe gibt Ihr Betrieb. Freimessen für Personen entfällt, weil niemand einsteigt. Absperrung, Erlaubnisschein und Gefährdungsbeurteilung bleiben bei Ihnen. Wie das in Ihren Ablauf passt, klären wir vor dem Stillstand mit Ihnen und Ihrer Arbeitssicherheit.
Nicht direkt. Sie zeigt die Oberfläche und mit der Punktwolke die Geometrie. Verglichen mit Konstruktionsmaßen oder einer früheren Aufnahme wird sichtbar, wo Ausmauerung abgetragen ist. Abklopfen und Dickenmessung brauchen weiter Zugang am Bauteil. Der Bericht zeigt Ihren Feuerfestbauern, an welchen Stellen sich das lohnt, mit Foto und Stelle.
Nein. Wir dokumentieren, was zu sehen ist, und wo. Prüfen, bewerten und freigeben bleiben bei Ihren Fachleuten und Sachverständigen. Der Bericht ersetzt auch weder den Erlaubnisschein noch die Gefährdungsbeurteilung. Er liefert Bild und Geometrie, mit denen Ihre Fachleute diese Schritte vorbereiten. Mit Prüfverbänden arbeiten wir zusammen: Sie beauftragen, wir liefern die Daten.
Kopterflug, mit geschulten Piloten, immer im Zweierteam. Kopterflug inspiziert seit 2017 Industrieanlagen per Drohne und hat Hochofen, Wirbler und Industrieofen von innen aufgenommen. Vor jedem Einsatz steht eine Risikobeurteilung, für den Einsatz besteht eine Betriebshaftpflichtversicherung. Inspectomatic wertet aus und erstellt den Inspektionsbericht, beides aus einem Haus.
Je Anlage ein Inspektionsbericht: Ausbrüche, fehlende Steine, offene Fugen und Ablagerungen mit Foto und Stelle, dazu die Punktwolke des Innenraums. Wie der Bericht im Einzelnen gegliedert ist, hängt von Anlage und Aufgabe ab. Rufen Sie an: +49 421 408 937 98, dann zeigen wir Ihnen Beispiele, die zu Ihrem Werk passen. Die Projektbeispiele zeigen Hochofen, Wirbler und Industrieofen.
Ja, dafür ist sie gedacht. Wer zu Beginn des Stillstands weiß, wo die Ausmauerung verschlissen ist, plant Material, Fachfirma und Gerüst gezielt für diese Stellen. Der Feuerfestbauer sieht jede Stelle mit Foto, bevor er einfährt. Den Reparaturumfang legen Betreiber und Feuerfestbauer fest. Instandsetzung im Stillstand
Ja, mit einer zweiten Aufnahme nach der Reparatur an denselben Stellen. Ein Laserprofil vor und nach einer Spritzreparatur macht sichtbar, wo Material aufgetragen wurde, so beschreibt es die Fachliteratur. Die Punktwolke der Drohne liefert diese Geometrie für den Innenraum. Die fachliche Abnahme bleibt bei Ihren Fachleuten, der Vergleich zeigt ihnen den sichtbaren Zustand vorher und nachher.
Ja, die Drohne bringt ihr eigenes Licht mit, mit einem Staubmodus, der nach Herstellerangabe Blendung verringert. Bei sehr hoher Staubbelastung kann die Sicht eingeschränkt sein, die Navigation bleibt nach Kopterflug-Erfahrung stabil. Ein GPS braucht die Drohne im Ofen nicht, sie bestimmt ihre Position mit LiDAR und Kameras selbst. Bereiche, die nicht erkennbar waren, nennt der Bericht ausdrücklich.
Die Anlagen, die im Stillstand aufgenommen werden sollen, den Stillstandstermin und die Zugänge, etwa Öffnungen ab DN 600. Zeichnungen, Konstruktionsmaße der Ausmauerung und frühere Aufnahmen helfen, wenn vorhanden, sie sind auch die Grundlage für einen späteren Vergleich. Nennen Sie uns Anlagen und Termin, wir melden uns, klären mit Ihnen Zugang und Ablauf und schicken Ihnen ein Angebot.
Das legt Ihr Betrieb fest, das Absperren bleibt bei Ihnen. Für das Befahren durch Menschen verlangt die Branchenregel, dass Hochöfen, Staubabscheider und Gichtgasreinigung so ausgerüstet sind, dass kein Gas durchtritt. Fliegt für die Inspektion nur die Drohne hinein, bleibt das Team außerhalb, und Freimessen für Personen entfällt. Im Ex-Bereich klärt Ihr Betrieb vorab, ob die Drohne fliegen darf. Die Einzelheiten klären wir vor dem Stillstand.
