Inspektions­bericht Kühlturm per Drohne

Nein, er liefert ihr Bilder vom Zustand der Anlage als Grundlage. Die Überprüfung alle fünf Jahre führt ein öffentlich bestellter und vereidigter Sachverständiger oder eine akkreditierte Inspektionsstelle Typ A durch; das Ergebnis geht innerhalb von vier Wochen an Betreiber und Behörde. Der Bericht zeigt, was an Trägern, Stößen, Verbindungen und Einbauten sichtbar ist, und bereitet diese Überprüfung vor. Mit Prüfverbänden arbeiten wir zusammen: Sie beauftragen, wir liefern die Daten. Mehr unter Was überprüft werden muss.

Nein. Der Bericht zeigt, was an Oberflächen sichtbar ist, etwa Ablagerungen, Beläge oder Korrosion. Legionellen und Wasserqualität bestimmen Wasserproben und mikrobiologische Laboranalysen; sie gehören nicht zur Inspektion. Bei der Begehung achten Behörden auch auf den sichtbaren Zustand: Beschädigungen, mineralische Ablagerungen, Schmutz- und Schlammablagerungen, raue Oberflächen und Biofilme. Wie solche Stellen aussehen, zeigen die Fotos aus der Nähe; was sie bedeuten, beurteilt der Sachverständige.

Die an der Oberfläche sichtbaren. An Trägern, Stößen und Verschraubungen sind das etwa Korrosion, lose oder fehlende Teile und Verformungen, an Einbauten Ablagerungen, Beläge und Beschädigungen. An Betonteilen zeigt das Foto Risse, Abplatzungen und freiliegende Bewehrung mit Rostfahnen. Ursachen wie Karbonatisierung im Beton, die Tragfähigkeit eines Trägers oder den Zustand im Inneren einer Verbindung klären Fachleute am Bauteil. Der Bericht zeigt ihnen mit Foto und Aufnahmeposition, an welchen Stellen sich das lohnt.

Die Oberfläche der Träger, Stöße und Verbindungen, aus der Nähe und mit Aufnahmeposition. Was im Profil, hinter Einbauten oder in Verbindungen liegt, und die Tragfähigkeit eines Trägers erfassen ergänzende Prüfverfahren. Der Bericht benennt die Stellen, an denen sie sich lohnen. Ventilator und Einbauten sind in den Flugvideos im Zusammenhang zu sehen. Bereiche, die verdeckt waren, nennt der Bericht.

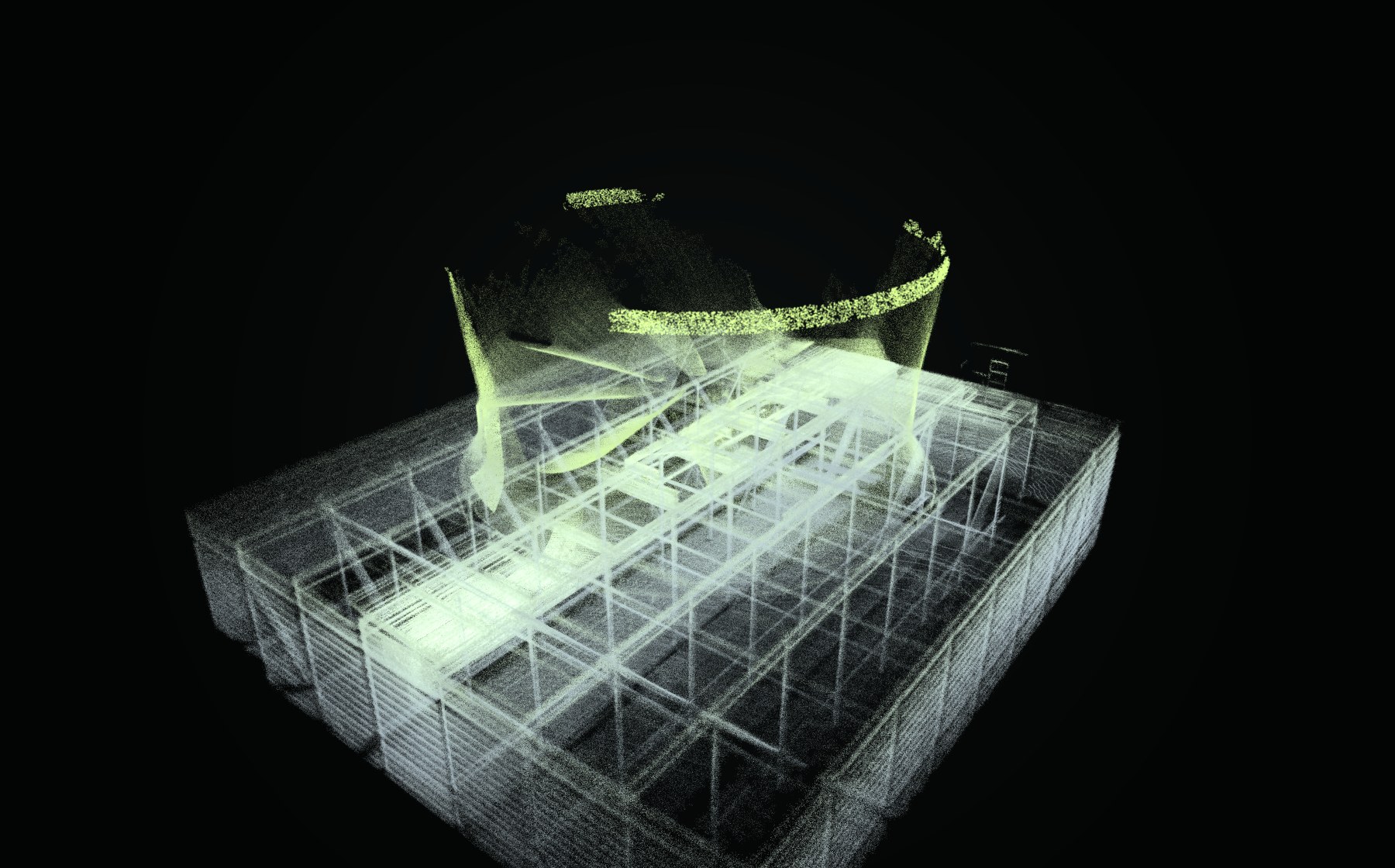

Genau genug, damit Ihr Team den Bereich im Tragwerk wiederfindet. Gespeichert ist die Position, von der aus die Drohne das Foto aufgenommen hat; die Stelle selbst liegt in Blickrichtung davor. Über die Aufnahmeposition finden Sie das Foto und den Bereich in der Punktwolke der Zelle. Eine Adresse auf einem Bezugskörper wie beim Silo ist im Tragwerk nicht der Standard. Für ein Aufmaß ist diese Ortsangabe nicht gedacht.

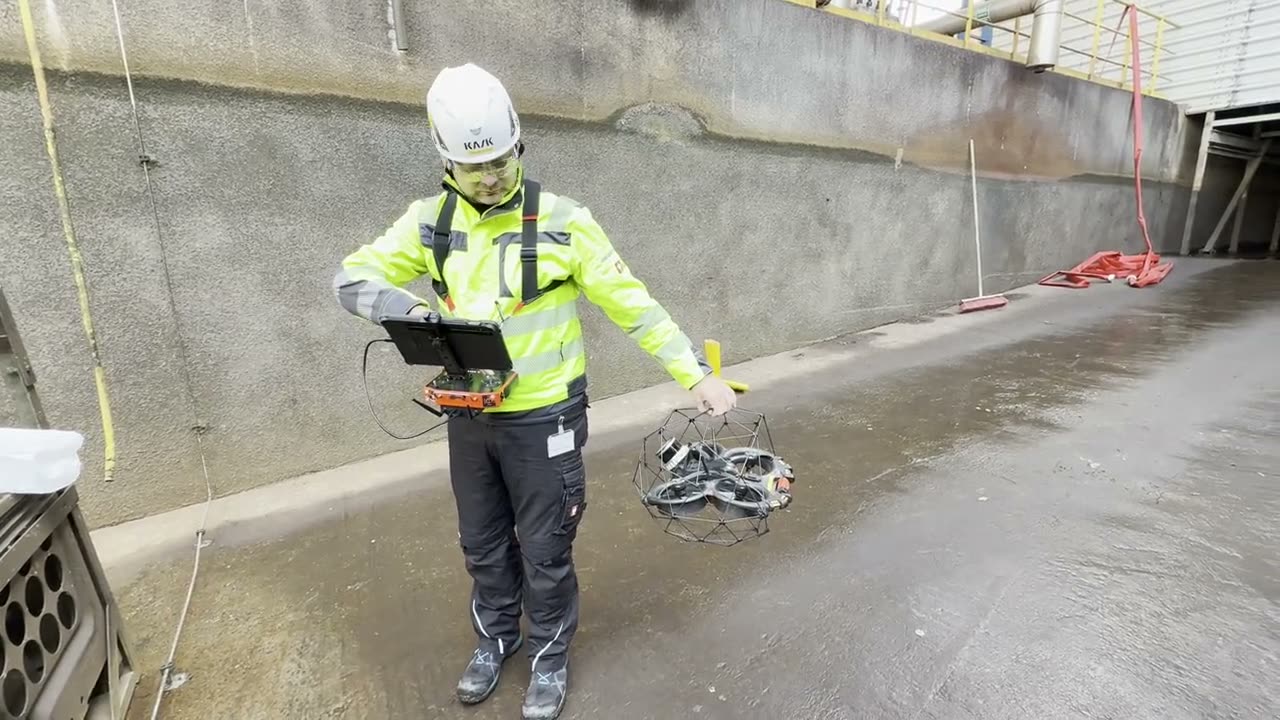

Die Zelle ruht: Sie ist außer Betrieb, der Ventilator steht und ist gegen Wiedereinschalten gesichert, die Berieselung ist abgestellt. Den Termin stimmen wir auf Ihren Betrieb ab, etwa auf eine geplante Abschaltung oder Reinigung. Das Team startet die Drohne in der Kühlturmtasse und steuert sie von dort; ins Tragwerk steigt niemand. Im Ablauf klären wir Termin, Freigabe der Arbeiten und den Weg zum Tragwerk.

Nur so lange, wie die Aufnahme dauert. Für die Sichtprüfung entfallen Gerüst und Hubarbeitsbühne, und niemand steigt dafür ins Tragwerk. Der Stillstand bleibt kurz, und eine geplante Abschaltung reicht für viele Anlagen nacheinander. Braucht eine Stelle danach eine Instandsetzung, stehen Gerüst oder Hubarbeitsbühne dort, wo der Bericht sie zeigt. Mehr unter Was an Aufwand entfällt.

Ja, mit einer anderen Drohne. Die Elios 3 ist das Gerät für Innenräume und fliegt durch Tragwerk und unter den Ventilator. Kühltürme von außen fliegt Kopterflug mit der Außendrohne DJI M30T, oft im laufenden Betrieb. Für den Bericht macht das keinen Unterschied: Alle Aufnahmen landen in derselben Auswertung. Sagen Sie uns bei der Anfrage, ob Sie innen, außen oder beides dokumentiert haben wollen. Mehr unter Inspektion vor Ort.

Für den Drohnenflug selbst nicht. Freimessen und Befahrerlaubnis schützen Menschen im Anlagenteil; für die Inspektion steigt niemand ins Tragwerk, deshalb entfällt das Freimessen für Personen. Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert: Im Ex-Bereich klärt der Betreiber vorab, ob die Drohne fliegen darf. Die Freigabe der Arbeiten in Ihrem Betrieb bleibt und wird im Ablauf geklärt, ebenso die Begehung durch den Sachverständigen. Freimessen gehört nicht zu unserer Leistung. Die Begründung steht unter Inspektion ohne Freimessung.

Das Risiko wird vor jedem Einsatz beurteilt, und für den Einsatz besteht eine Betriebshaftpflichtversicherung. Aus der Risikobeurteilung folgt, ob die Drohne frei fliegt oder bei erhöhtem Risiko getethert am Seil. Leichte Kontakte mit Trägern fängt der Schutzkäfig ab, die Drohne fliegt weiter. Eigenes Licht an der Drohne leuchtet das enge, dunkle Tragwerk aus. Geflogen wird von geschulten Piloten von Kopterflug, immer im Zweierteam.

Im Browser, ohne Installation, auf Wunsch zusätzlich als PDF. Sie erhalten die Fotopunkte mit Foto, Aufnahmeposition und Einstufung, Vermerke zu einzelnen Punkten, die Flugvideos von Tragwerk, Ventilator und Einbauten und die Punktwolke der Zelle, wenn mitgeflogen. Den Übertragungsweg stimmen wir vorab mit Ihnen ab. Die Bewertung der eingestuften Stellen bleibt bei Ihnen und dem Sachverständigen.

Schreiben Sie uns, um welche Zellen und welche Fragestellung es geht. Hilfreich sind der Termin einer geplanten Abschaltung, der Weg zum Tragwerk und ob die Inspektion eine Überprüfung nach der 42. BImSchV vorbereiten soll. Frühere Prüfberichte fließen ein, wenn Sie welche haben. Wir melden uns, klären Zugang und Ablauf und schicken Ihnen ein Angebot mit festem Leistungsumfang, zugeschnitten auf Anlage, Umfang, Zugang und Berichtstiefe. Pauschale Preise nennen wir nicht.

Kopterflug führt die Inspektion vor Ort durch, Inspectomatic erstellt den Inspektionsbericht; die Inspectomatic GmbH gehört zur Kopterflug Holding. Kopterflug inspiziert seit 2017 Industrieanlagen per Drohne, deutschlandweit. Drohne und Ausrüstung bringen wir mit. Weil dasselbe Team fliegt und auswertet, wissen die Piloten, welche Stellen der Bericht später braucht. Sie haben einen Ansprechpartner von der Anfrage bis zur Übergabe. Mehr zum Ablauf unter Inspektion vor Ort.
