Luftbild einer Raffinerie im Turnaround: Kolonnen, Rohrbrücken und Anlagenteile mit Gerüsten, dazwischen mehrere gelbe Mobilkrane und Lagerflächen für Material

Branchen · Öl und Gas

Drohneninspektion Öl und Gas

Im Turnaround Gerüst an jede Rohrbrücke und Leute in jeden Behälter? Die Drohne inspiziert vorab, ohne Einstieg und ohne Gerüst. Sie sehen jeden Schaden mit Foto und Stelle, bevor die Fachfirmen anrücken.

Anrufen Kostenlose Erstberatung Anfrage senden

Die Drohne in Gasanlage und Raffinerie

So kommt die Elios 3 an Rohrbrücke, Kanal und Behälter

In Kabelkanäle fliegt die Elios 3 den Einstiegsschacht hinab, in Behälter durch das geöffnete Mannloch, an der Rohrbrücke unter und über dem Tragwerk. Das Team bleibt am Zugang und steuert über Livebild und 3D-Karte, niemand steigt ein. Außen, an Rohrbrücke oder Fackel, fliegt Kopterflug die DJI M30T.

Die Elios 3 von vorn: Drohne im kugelförmigen Schutzkäfig aus Kohlefaserstreben, oben der LiDAR-Kopf, vorn Kamera und LED-Leuchten — Bild: Flyability

LiDAR-Kopf
Misst zehnmal pro Sekunde rundum die Entfernung zu jeder Oberfläche, auch nach oben und unten. Daraus entsteht die Punktwolke – und die Drohne weiß ohne GPS, wo sie ist.
Kamera
4K-Video und Einzelbilder. Jedes Foto bekommt seine Aufnahmeposition in der Punktwolke.
Eigenes Licht
LED-Beleuchtung mit bis zu 16.000 Lumen (Herstellerangabe), mit Staubmodus – für Bilder auch im dunklen Innenraum.
Schutzkäfig
Kohlefaser rund um die Rotoren. Leichte Kontakte mit Wand oder Einbauten gehören zum normalen Betrieb, die Drohne fliegt weiter.

Eine Öffnung ab DN 600 genügt: Mannloch oder Einstiegsschacht
Mehrere Anlagen an einem Termin: Kabelkanäle und Rohrbrücken einer Gasanlage nacheinander
Außen die DJI M30T mit Farbbild und Wärmebild, etwa an der Fackel
Stunden statt Tage oder Wochen, ohne Gerüst, Kletterer oder Kran

Industrie-LiDAR-Drohne Elios 3 ›

Was Betreiber in Öl und Gas wissen wollen

Gasanlage und Raffinerie: Zustand vor dem Turnaround kennen

Instandhaltung, Turnaround-Planung und Arbeitssicherheit fragen uns vor allem, ob die Drohne im Ex-Bereich fliegen darf, wie viele Anlagen in ein Stillstandsfenster passen und wo die Aufnahmen bleiben.

Darf die Drohne in unseren Ex-Bereich?

Nur nach Klärung durch Sie. Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert. Ist eine explosionsfähige Atmosphäre nicht auszuschließen, klärt Ihr Betrieb vorab, ob die Drohne fliegen darf.

Zuständig ›

Schaffen wir mehrere Anlagen in einem Stillstand?

In einer Gasanlage haben wir an einem Termin Kabelkanäle und Rohrbrücken aufgenommen. Die Aufnahme einer Anlage dauert Stunden statt Tage oder Wochen, das Team fliegt eine nach der anderen.

Projektbeispiel Kabelkanal ›

Muss jemand in Behälter oder Kanal einsteigen?

Für die Inspektion nicht. Freimessen für Personen entfällt, weil niemand einsteigt. Sobald Menschen zur Reparatur hinein müssen, gelten Erlaubnisschein, Freimessen und Sicherungsposten wie bisher.

Inspektion ohne Freimessung ›

Wo an der Rohrbrücke sitzt die Korrosion?

Jede Korrosionsstelle sitzt im Bericht an ihrer Stelle in der Punktwolke der Rohrbrücke. So sieht die Fachfirma vorher, an welcher Stütze und welchem Strang sie ansetzt.

Projektbeispiel Rohrbrücke ›

Lohnt sich das für ein ganzes Tanklager?

Ja. Bei Gruppen gleicher Anlagen, etwa einem Tanklager, inspizieren wir alle per Drohne und sehen uns die auffälligen im Detail an. Prüfung und Messung am Bauteil folgen gezielt dort.

Inspektionsbericht Tank ›

Bleiben die Aufnahmen unserer Anlage im Haus?

Ja. Ausgewertet wird rein lokal, ohne Cloud. Wer den Bericht bekommt und auf welchem Weg, legen Sie vorher fest.

KRITIS ›

Anlagen

Rohrbrücken, Kanäle, Behälter, Schornstein: was Sie je Anlage per Drohne bekommen

Zu jeder Anlagenart gibt es eine eigene Seite mit Regelwerk, Zugang und dem, was im Bericht steht.

01
Rohrbrücken von Gasanlagen
Wir haben die Rohrbrücken einer Gasanlage per Drohne aufgenommen, unter und über dem Tragwerk. Jede Korrosionsstelle sitzt im Bericht an ihrer Stelle in der Punktwolke. Von außen fliegt Kopterflug Rohrbrücken auch mit der DJI M30T.
Inspektionsbericht Rohrbrücke ›
02
Kabelkanäle und Schächte
Am selben Termin haben wir die Kabelkanäle der Gasanlage aufgenommen, durch den Einstiegsschacht und über stehendem Wasser, ohne dass jemand einstieg. Jedes Foto trägt seine Aufnahmeposition im Kanal.
Inspektionsbericht Kanal und Schacht ›
03
Filterbehälter, Tanks und Druckbehälter
In Gasanlagen inspizieren wir Filterbehälter per Drohne, wenn ein Zugang geöffnet ist; der Pilot steuert von außen, wie hier am Mannloch. Die Elios 3 wird nach Angabe des Herstellers Flyability auch in Raffinerien eingesetzt, für Lagertanks, Druckbehälter und FCC-Anlagen.
Inspektionsbericht Tank ›
04
Schornstein und Fackel
Den Schornstein einer Raffinerie haben wir per Drohne von innen inspiziert; die obersten Meter waren dort nicht befliegbar, das steht dann so im Bericht. Fackeln inspizieren wir von außen mit der DJI M30T, mit Farbbild und Wärmebild.
Inspektionsbericht Abgaskanal ›

Projektbeispiele

Rohrbrücken und Kabelkanäle einer Gasanlage, an einem Termin

Zwei Projekte aus derselben Gasanlage, jeweils mit Aufnahmen, Punktwolke und Einordnung.

Rohrbrücke als LiDAR-Punktwolke, schräg von der Seite mit Stützen und Dehnungsbogen

Rohrbrücke · GasanlageRohrbrücken einer GasanlageKorrosion auf den Fotos markiert, die Position in der Punktwolke aus dem markierten Bildpunkt berechnet.Zum Fall ›

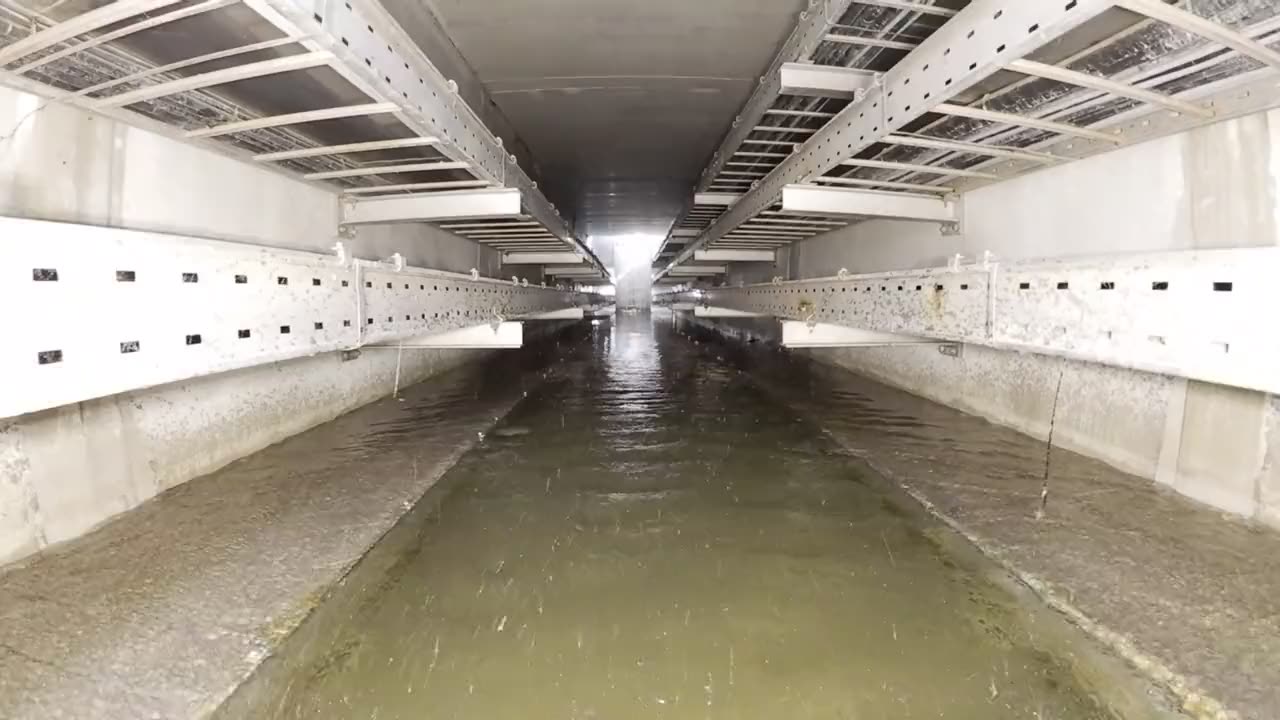

Drohnenflug durch einen unterirdischen Kabelkanal mit Kabeltrassen auf beiden Seiten

Kabelkanal · GasanlageUnterirdischer KabelkanalFotos mit Aufnahmeposition aus zwei Kabelkanälen mit stehendem Wasser, ohne Personeneinstieg.Zum Fall ›

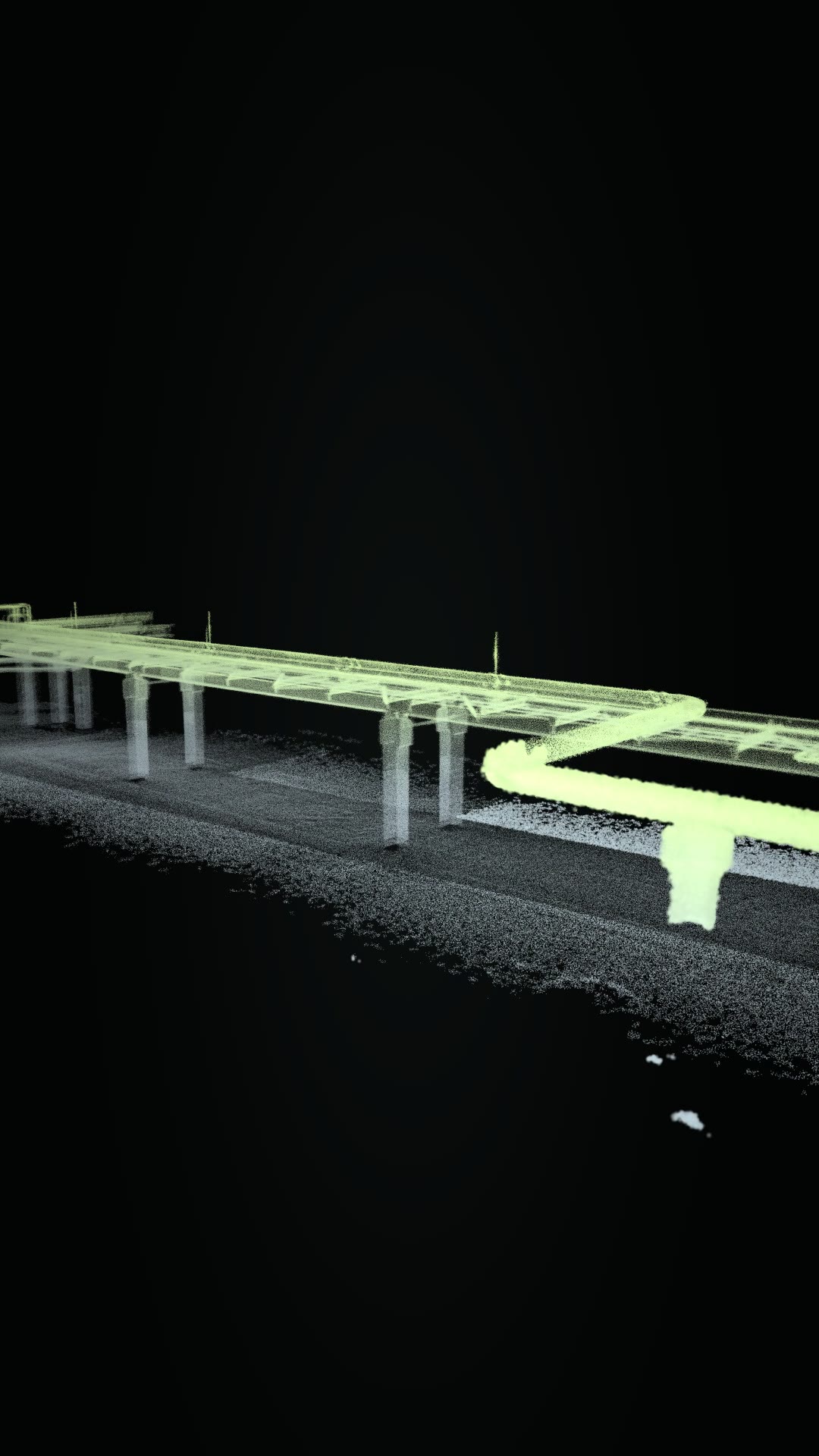

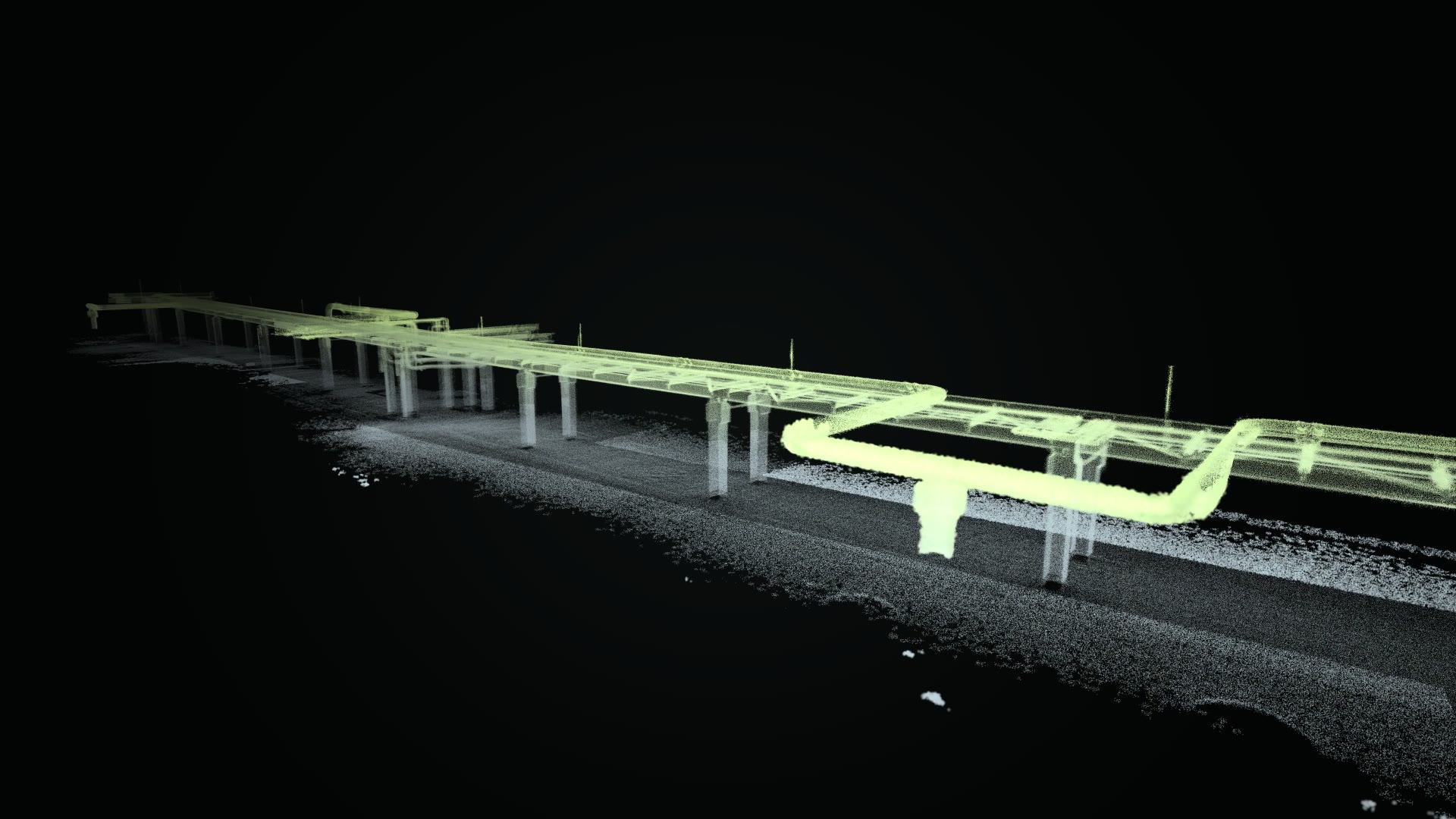

Rohrbrücke · LiDAR · Gasanlage

Die ganze Rohrbrücke, von oben und unter dem Belag

Kamerafahrt durch die Punktwolke der Rohrbrücke einer Gasanlage: schräg über die ganze Länge, unter dem Belag entlang und an der Gegenseite zurück.

Die Punktwolke lässt sich direkt im Browser drehen und zoomen. Diese Ansicht ist eine Funktion der Website, kein Bestandteil des Berichts.

Aus dem Drohnenflug

Kabelkanal der Gasanlage: Schacht, Trassen, stehendes Wasser

Ausschnitte aus den Flugvideos im Kabelkanal derselben Gasanlage.

Im Einstiegsschacht, Blick nach oben.

Über dem stehenden Wasser entlang.

Kabeltrasse im Bogen.

Vergleich

Gasanlage und Raffinerie: klassisch oder per Drohne

	Klassisch	Per Drohne
Rohrbrücken	Hubsteiger oder Gerüst, oft über Werksstraßen	Unter und über dem Tragwerk, von außen auch mit der DJI M30T
Behälter und Kanäle	Einstieg mit Erlaubnisschein, Freimessen und Sicherungsposten	Für die Inspektion steigt niemand ein, das Team bleibt am Zugang
Tanklager	Jeden Tank einzeln öffnen, einrüsten, begehen	Alle per Drohne, die auffälligen im Detail
Dauer der Aufnahme	Tage oder Wochen	Stunden, mehrere Anlagen an einem Termin

Wo klassisch nötig bleibt

Wanddicke, Restwandstärke und den Zustand unter Isolierung oder Belag klären Prüfung und Messung am Bauteil, gezielt an den Stellen aus dem Bericht. Die vorgeschriebenen Prüfungen bleiben bei befähigten Personen und Sachverständigen. Vor einem Einstieg zur Reparatur bleibt Freimessen nötig; Gasmessungen machen wir nicht.

Rohrbrücke einer Gasanlage als Punktwolke: Hier sitzt jede Korrosionsstelle aus dem Bericht.

Ausgangslage

Viele Anlagen, wenig Zeit und ein Ex-Bereich

In Raffinerien und Gasanlagen stehen Rohrbrücken über Werksstraßen, Kabel laufen in Kanälen unter dem Gelände, Behälter und Tanks warten auf ihre innere Prüfung. Für eine Sichtprüfung aus der Nähe braucht es klassisch Gerüst oder Hubsteiger, oder einen Einstieg in den engen Raum mit Erlaubnisschein, Freimessen und Sicherungsposten. Im Turnaround stehen viele dieser Anlagen gleichzeitig still, und das Gerüst steht oft schon, bevor jemand weiß, wo gearbeitet werden muss.

In der Öl- und Gasbranche haben wir bereits Rohrbrücken, Kabelkanäle und Filterbehälter von Gasanlagen und den Schornstein einer Raffinerie von innen per Drohne inspiziert. Die Drohne fliegt durch den vorhandenen Zugang hinein oder an der Anlage entlang, das Team bleibt am Zugang. Wer vorher weiß, wo Korrosion, Beläge oder Schäden sitzen, plant Gerüst, Messung und Fachfirmen dorthin, statt im Stillstand zu suchen. Wie Industriedienstleister damit ihren Arbeitsumfang planen, steht unter Drohneninspektion für Industriedienstleister, wie der Stillstand insgesamt vorbereitet wird, unter Revision und Stillstand vorbereiten.

Einordnung

Öl und Gas: was den Anlagen zusetzt und wer zuständig ist

Vier Punkte zum Rahmen der Inspektion in Raffinerien und Gasanlagen: was den Anlagen zusetzt, wer zuständig ist, wie klassisch geprüft und wie instand gesetzt wird.

Was Rohrbrücken, Kanälen und Behältern zusetzt

An Rohrbrücken greift die Witterung Rohre, Halterungen und Auflager an. Besonders anfällig sind die Stellen, an denen ein Rohr aufliegt oder in einer Schelle sitzt: Dort entsteht ein Spalt, in dem Wasser stehen bleibt, die Beschichtung weicht auf, und Korrosion setzt ein. Eine beschädigte Ummantelung ist ein Anlass, genauer zu prüfen, aber kein Befund über das Rohr darunter.

Unter Gelände ist es die Feuchte: In Kabelkanälen steht oft Wasser, ein Fachartikel zu Kabeltunneln nennt Risse und Korrosion als häufigste bauliche Probleme. In Behältern und Tanks sind es Korrosion an Wand und Einbauten und Beläge, die sich mit dem Betrieb ansetzen. Was davon an einer Anlage vorliegt, zeigt erst die Aufnahme aus der Nähe.

Belege: 8, 12, 10

Wer zuständig ist und was im Ex-Bereich gilt

Der Betreiber verantwortet Gefährdungsbeurteilung und Prüfungen; Rohrleitungen und Behälter, die unter Druck stehen, prüfen befähigte Personen oder zugelassene Stellen nach Betriebssicherheitsverordnung. In explosionsgefährdeten Bereichen legt der Betreiber die Zonen fest, und nur geeignete Einrichtungen dürfen dort betrieben werden. Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert: Ob eine Drohne im Ex-Bereich fliegen darf, klärt der Betreiber vorab, eine explosionsfähige Atmosphäre muss für den Flug ausgeschlossen sein. Gasmessungen oder Probenahmen machen wir nicht, und wir messen nicht frei.

Behälter, Kanäle und Schächte sind enge Räume. Die BG RCI zählt das Arbeiten in Behältern und engen Räumen zu den gefährlichsten Tätigkeiten, ausdrücklich auch für Inspektionen. Die DGUV Regel 113-004 und die DGUV Information 209-015 empfehlen deshalb zu prüfen, ob sich die Arbeit dort vermeiden lässt, und nennen als Beispiel Inspektionen mit Kameratechnik; die DGUV Information nennt dafür auch Multikopter. Für die Inspektion per Drohne steigt niemand ein; Freimessen dient dem Schutz der Personen im Raum, deshalb entfällt es für die Aufnahme. Die Begründung steht unter Inspektion ohne Freimessung, die Schriften im Überblick unter Regelwerk Inspektion.

Die Gasversorgung gehört zum Sektor Energie der kritischen Infrastruktur. Bilder und Punktwolken solcher Anlagen sind schützenswerte Daten; wie wir damit umgehen, steht unter Drohneninspektion KRITIS. Der Inspektionsbericht ist keine Prüfung und kein Gutachten. Wir liefern Informationen für die Planung sicherer Arbeiten; Prüfung, Gefährdungsbeurteilung und Erlaubnisschein bleiben beim Betreiber.

Belege: 1, 2, 3, 4, 5, 6, 7, 10

Wie klassisch geprüft wird – und was die Drohne beiträgt

An Rohrbrücken kommen Prüfer klassisch mit Hubsteiger oder Gerüst heran, oft über Werksstraßen. In Behälter und Kanäle steigen Fachleute ein, mit der ganzen Vorbereitung für den engen Raum. Im Turnaround einer Raffinerie stehen Gerüste und Krane auf dem ganzen Gelände; die Gefährdungsbeurteilung prüft vor jeder Arbeit, ob solche Zugänge nötig sind.

Die Drohne verschafft zuerst die Übersicht: an der Rohrbrücke unter und über dem Tragwerk, im Kanal den Schacht hinab und über dem Wasser entlang, im Behälter durch das Mannloch. Für Außenaufnahmen an Rohrbrücke oder Fackel setzt Kopterflug die DJI M30T ein, mit Farbbild und Wärmebild. Die DGUV schreibt, dass sich mit Drohnen riskante Arbeitseinsätze vermeiden lassen. Bei Gruppen gleicher Anlagen, etwa einem Tanklager, inspizieren wir alle per Drohne und sehen uns die auffälligen im Detail an. Nach Angabe des Herstellers Flyability wird die Elios 3 auch in Raffinerien eingesetzt, für Lagertanks, Druckbehälter und FCC-Anlagen.

Gemessen und geprüft wird danach nur dort, wo die Aufnahmen etwas zeigen: Wanddicke, Restwandstärke und den Zustand unter der Isolierung sieht die Drohne nicht. Wie Drohnenaufnahme und Prüfung zusammenspielen, steht unter Ablauf der Drohneninspektion.

Belege: 2, 13, 11

Wie instand gesetzt wird – und wie der Bericht den Turnaround plant

Statt den Korrosionsschutz von Rohrleitungen und Stahlbau ganz zu erneuern, kann es sinnvoll sein, ihn auszubessern; vorher wird der vorhandene Schutz geprüft und bewertet. Wo die Isolierung beschädigt ist, öffnet die Isolierfirma gezielt, und die Prüfung am geöffneten Bauteil klärt, ob darunter Korrosion sitzt.

Ein Inspektionsbericht mit Fotos und Stellen in der Punktwolke zeigt, an welcher Stütze, welchem Kanalabschnitt und welcher Behälterwand etwas zu sehen ist. Gerüst, Messtrupp und Fachfirmen gehen dann gezielt dorthin, und der Arbeitsumfang ist vor dem Turnaround bekannt. Spätere Aufnahmen an denselben Stellen machen Veränderungen über die Jahre vergleichbar, mehr unter Wiederholungsinspektion.

Belege: 9

Grenzen

Öl und Gas per Drohne: was der Bericht zeigt, wo er endet

Fliegt die Drohne in explosionsgefährdeten Bereichen?

Nur nach Klärung durch den Betreiber. Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert oder eigensicher. Ist eine explosionsfähige Atmosphäre nicht auszuschließen, klärt Ihr Betrieb vorab in der Gefährdungsbeurteilung, ob die Drohne fliegen darf. Explosionsschutz, sichere Anlagenzustände und Ihre Freigaben bleiben bestehen. Was Betrieb und Arbeitssicherheit vor dem Termin klären, steht unter Inspektion vor Ort.

Messen Sie Gas oder messen Sie frei?

Nein. Die Drohne trägt keinen Gassensor, und wir führen keine Freimessung durch. Freimessen für Personen entfällt für die Inspektion, weil niemand einsteigt. Steigen danach Menschen zur Reparatur ein, gelten Freimessen, Erlaubnisschein und Aufsicht wie bisher; das Freimessen übernimmt der Betreiber bzw. seine fachkundige Person.

Ersetzt der Bericht die wiederkehrende Prüfung?

Nein. Rohrleitungen und Behälter unter Druck prüfen befähigte Personen oder zugelassene Stellen nach Betriebssicherheitsverordnung, und die Bewertung bleibt bei ihnen. Der Inspektionsbericht liefert Fotos, Stellen und Punktwolke und zeigt vorher, wo sie genauer prüfen sollten. Ein Gutachten ist er nicht. Mit Prüfverbänden arbeiten wir zusammen: Sie beauftragen, wir liefern die Daten.

Zeigt der Bericht Wanddicke oder Korrosion unter der Isolierung?

Nein. Kamera und LiDAR erfassen Oberflächen und Geometrie. Sichtbar sind beschädigte Ummantelungen, offene Stöße, Rost und Beläge; eine beschädigte Isolierung ist ein Anlass zur weiteren Prüfung, kein Nachweis über das Rohr darunter. Wanddicke und Restwandstärke misst ein Prüfer mit Ultraschall am Bauteil, gezielt an den Stellen aus dem Bericht.

Wie weit kommt die Drohne im Schornstein?

So weit, wie Zug und Zugang es erlauben. Den Schornstein einer Raffinerie haben wir von innen inspiziert; die obersten Meter waren dort nicht befliegbar. Welche Bereiche die Aufnahmen nicht abdecken, steht ausdrücklich im Bericht. Ob Ihr Schornstein in Frage kommt, klären wir vorab anhand von Zugang, Querschnitt und Betriebszustand.

Können Kanäle mit stehendem Wasser aufgenommen werden?

Ja, über dem Wasser, nicht darin. In den Kabelkanälen der Gasanlage stand Wasser am Boden, und die Drohne flog darüber entlang. Was unter der Wasseroberfläche liegt, sieht die Kamera nicht. In Kanälen braucht die Elios 3 einen Querschnitt ab 150 cm.

Wer führt die Inspektion durch?

Kopterflug, die Inspektionsmarke der Inspectomatic GmbH, seit 2017 per Drohne in Industrieanlagen unterwegs, mit geschulten Piloten, immer im Zweierteam, deutschlandweit. Vor jedem Einsatz steht eine Risikobeurteilung, für die Inspektion besteht eine Betriebshaftpflichtversicherung. Den Inspektionsbericht erstellt Inspectomatic, Sie haben einen Ansprechpartner von der Anfrage bis zur Übergabe.

Was passiert, wenn die Drohne an einer Leitung oder im Behälter hängen bleibt?

Dafür ist vorgesorgt. Vor jedem Einsatz steht eine Risikobeurteilung. Daraus folgt, ob die Drohne frei fliegt oder bei erhöhtem Risiko getethert am Seil. Leichte Kontakte mit Trägern, Leitungen oder Einbauten fängt der Schutzkäfig aus Kohlefaser ab, die Drohne fliegt weiter. Gefährdungsbeurteilung und Freigabe des Bereichs bleiben bei Ihnen.

Lassen sich Veränderungen über die Jahre verfolgen?

Ja. Eine Wiederholung wird an der Punktwolke der ersten Inspektion ausgerichtet; dann stehen altes und neues Foto derselben Stütze, desselben Kanalabschnitts oder derselben Behälterwand nebeneinander, beide mit Datum. Wo Licht, Blickwinkel oder Beläge keinen sicheren Vergleich erlauben, sagt der Bericht das. Mehr unter Wiederholungsinspektion.

Wie bekommen wir den Bericht, und wer sieht die Daten?

Den Inspektionsbericht öffnen Sie im Browser, ohne Installation, auf Wunsch auch als PDF; dazu kommen Video, Einzelbilder und Punktwolke. Ausgewertet wird rein lokal, ohne Cloud, bei Bedarf vollständig offline. Wer den Bericht erhält und auf welchem Weg, stimmen wir vorab mit Ihnen ab. Mehr unter Drohneninspektion KRITIS.

Welche Angaben brauchen Sie für ein Angebot?

Welche Anlagen, welcher Anlass, welches Stillstandsfenster; dazu die Zugänge, ob ein Ex-Bereich betroffen ist und welche Vorgaben für Fremdfirmen gelten. Lagepläne, Zeichnungen und frühere Berichte helfen, wenn vorhanden. Danach erhalten Sie ein Angebot mit festem Leistungsumfang für Inspektion und Bericht; pauschale Preise nennen wir nicht.
