Projektbeispiel Hochofen per Drohne

Für die Sichtinspektion nicht. Die Drohne fliegt durch eine Öffnung in der Ofenwand hinein, eine Öffnung ab DN 600 genügt. Das Team bleibt außerhalb und steuert über Livebild und 3D-Karte. Arbeiten an Hochöfen gelten als gefährliche Arbeiten mit Erlaubnisschein. Für die Aufnahme entfällt die Befahrung durch Personen. Gefährdungsbeurteilung, Absperrung und Freigabe des Bereichs bleiben beim Betreiber. Mehr unter Wer zuständig ist.

Der Ofen ist niedergeblasen, leer und abgesperrt und von Wind- und Gasleitung getrennt, denn im Ofen droht Kohlenmonoxid, und bei Betriebsstörungen können sich explosionsfähige Gasgemische bilden. Weil die Elios 3 nicht ATEX-zertifiziert ist, klärt Ihr Betrieb vorab, ob die Drohne fliegen darf, und erteilt die Freigabe. Freimessen für Personen entfällt, weil niemand einsteigt. Wir brauchen eine geeignete Öffnung, einen freien Platz davor und einen Ansprechpartner vor Ort.

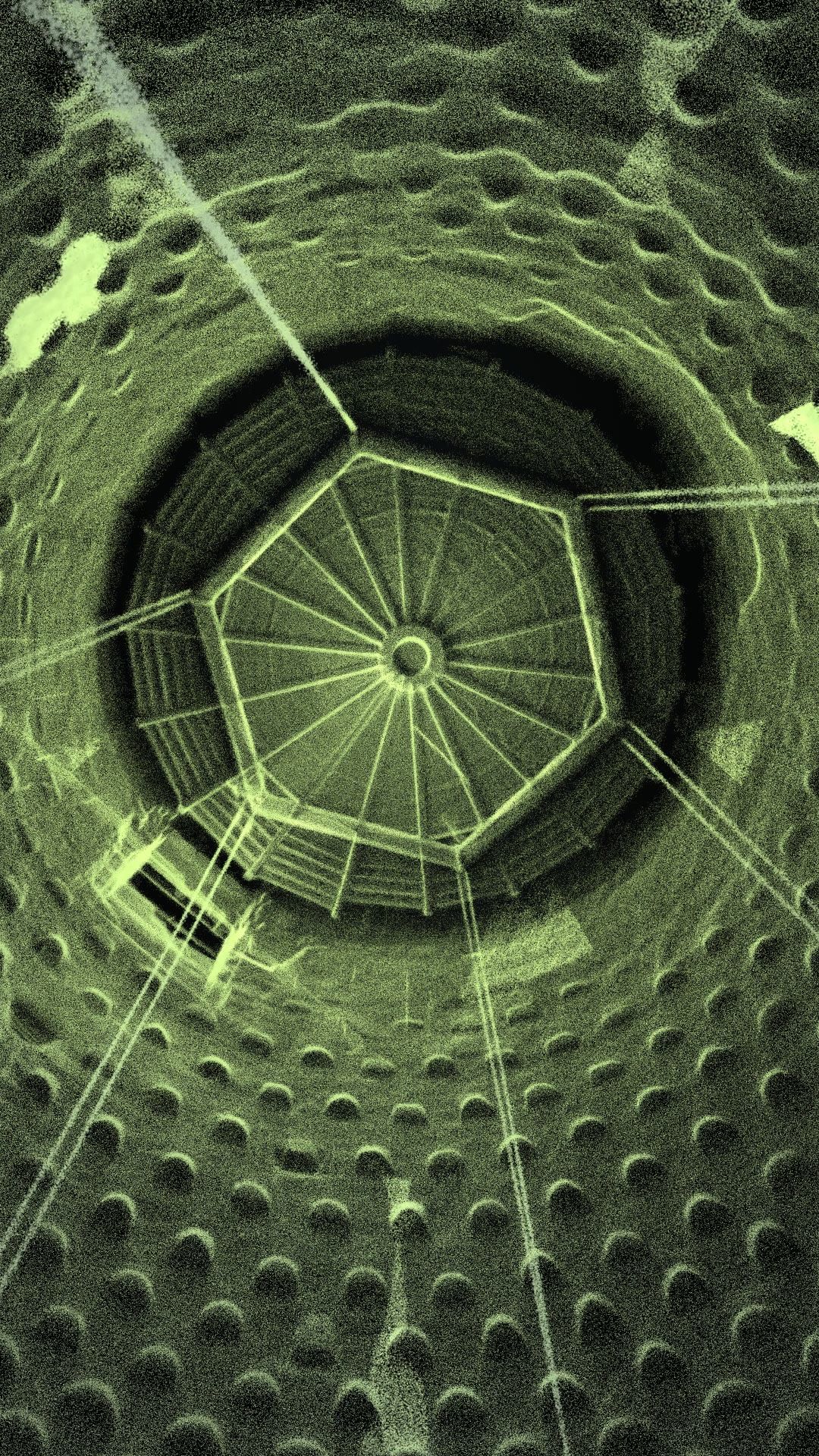

Nein. Sie fliegt frei im Ofen und nimmt die Wand von oben bis unten auf, vom Schlagpanzerring unter der Gicht bis zum Blick hinab in den Ofen. Klassisch steigen Fachleute ein, für Reparaturen auch auf Gerüsten. Für die Aufnahme entfallen Gerüst, Kletterer und Kran. Ein Gerüst braucht es erst für die Reparatur selbst, und dann an den Stellen, die die Aufnahmen zeigen.

Am Anfang. Von innen sehen kann man die Wand nur im Stillstand, wenn der Ofen niedergeblasen und leer ist. Häufige Stillstände verkürzen die Ofenreise. Wer zu Beginn weiß, wo Wand und Platten verschlissen sind, legt den Reparaturumfang gezielt fest. In diesem Projekt sollte vor der Erneuerung der Ausmauerung der Zustand festgehalten werden.

Nicht direkt. Sie zeigt die Oberfläche und mit der LiDAR-Punktwolke die Geometrie des Ofens. Ein Laserprofil, verglichen mit den Konstruktionsmaßen oder einer früheren Aufnahme, zeigt, wo die Ausmauerung abgetragen ist. Die Punktwolke der Drohne liefert eine solche Aufnahme gleich mit. Halten Sie dafür Konstruktionszeichnungen oder frühere Aufnahmen bereit. Bewertung und Reparaturumfang legen Betreiber und Feuerfestbauer fest, siehe Wie der Ofen klassisch geprüft wird.

Den Ring Platte für Platte: Kanten, Befestigungen und die Fugen zwischen den Platten. Das zählt, weil die Platten unter dem Aufprall der Beschickung selbst verschleißen. Sie können sich verformen, brechen oder lösen. Dann leidet die Wand dahinter, und das Material verteilt sich nicht mehr gleichmäßig im Ofen. Die Aufnahmen sind Sichtbefunde. Ob Platten oder ganze Segmente ersetzt werden, entscheiden Betreiber und Fachleute.

Aus der Nähe ist jede Steinlage zu sehen, mit ausgebrochenen Steinen, Fugen und Ablagerungen. Jedes Foto bekommt seine Aufnahmeposition in der Punktwolke, so lässt sich eine Stelle im Ofen wiederfinden, auch wenn eine Steinlage aussieht wie die andere. Die Drohne bringt ihr eigenes Licht mit, bis zu 16.000 Lumen nach Herstellerangabe. Wie tief der Verschleiß geht, legen Betreiber und Feuerfestbauer fest. Siehe Was die Aufnahmen zeigen.

Nein, weder das eine noch das andere. Er liefert Bild und Geometrie für die Schritte, die beim Betreiber liegen: Gefährdungsbeurteilung, Absperrung, Erlaubnisschein und die Arbeiten an der feuerfesten Auskleidung, für die eine eigene Regel gilt. Ein Gutachten ist der Bericht nicht. Bewertung und Reparaturumfang bleiben bei Betreiber und Feuerfestbauern. Die Branchenregel der Unfallversicherung behandelt Hochofenbetriebe in einem eigenen Kapitel.

Sie zeigt, ob der Auftrag überall angekommen ist. Verschlissene Bereiche der Ausmauerung werden im Stillstand mit Feuerfestmasse ausgespritzt, oft per Roboter von oben. Eine zweite Aufnahme danach, an der Punktwolke der ersten ausgerichtet, stellt die Flächen vorher und nachher nebeneinander. Aufnahmen über die Ofenreise machen den Verschleiß vergleichbar, bis der Ofen an ihrem Ende neu zugestellt wird. Siehe Wie instand gesetzt wird.

Ja. Der Wirbler der Gichtgasreinigung wird meist im Stillstand des Hochofens inspiziert. Die Drohne nimmt ihn von innen auf, mit Wand, Kegel und Tauchrohr, dazu den anschließenden Gaskanal. In Gasreinigungen dokumentieren wir per Drohne auch die Stellung der Rohgasklappen. So nutzen Sie einen Stillstand für mehrere Anlagen. Trennung und Freigabe gelten für jede Anlage wie für den Ofen und bleiben bei Ihrem Betrieb. Mehr im Projektbeispiel Wirbler.

Vor jedem Einsatz steht eine Risikobeurteilung. Daraus folgt, ob die Drohne frei fliegt oder getethert am Seil bleibt, bei erhöhtem Risiko fliegt sie am Seil. Leichte Kontakte mit der Wand fängt der Schutzkäfig aus Kohlefaser ab, die Drohne fliegt weiter. Für die Inspektion besteht eine Betriebshaftpflichtversicherung. Gefährdungsbeurteilung und Freigabe für den Ofen bleiben beim Betreiber.

Kopterflug, die Inspektionsmarke der Inspectomatic GmbH, seit 2017 in Industrieanlagen unterwegs. Geschulte Piloten kommen immer im Zweierteam, deutschlandweit, und bringen Drohne, Akkus mit Ladegeräten und bei Bedarf das Seil mit. Den Übertragungsweg für Bericht und Rohdaten stimmen wir vorab mit Ihnen ab.

Nennen Sie uns Anlage, Anlass und Stillstandstermin, dazu die Öffnungen, über die der Ofen zugänglich ist. Konstruktionszeichnungen und frühere Aufnahmen helfen, auch für den Vergleich mit der Punktwolke. Am Telefon klären wir Zugang, Freigabe und Ziel der Inspektion, etwa Ausmauerung und Schlagpanzerring. Danach erhalten Sie ein Angebot für Inspektion und Bericht. Der Aufwand richtet sich nach Anlage und Umfang.
