Anlagen inspizieren per Drohne

Nein, er ist die Grundlage für die Bewertung. Wir trennen drei Ebenen: Wir beobachten und dokumentieren, mit Bild und Lage. Die technische Bewertung, etwa Tragfähigkeit oder Dringlichkeit, liegt bei qualifizierten Fachleuten. Prüfungen und Freigaben bleiben bei der befähigten Person, dem Sachverständigen oder der Überwachungsstelle; wir unterstützen sie, nicht mehr. Mit Prüfverbänden arbeiten wir zusammen: Sie beauftragen, wir liefern die Daten.

Alles hinter der ersten Oberfläche. Wanddicken, Risstiefen, Schäden unter einer Beschichtung oder Isolierung und was unter Wasser, Schlamm, Schüttgut oder Abfall liegt, zeigen die Aufnahmen nicht. Diese Fragen klären ergänzende Verfahren an den Stellen, die der Bericht benennt. Bereiche, die verdeckt oder nicht einsehbar waren, nennt der Bericht ausdrücklich. Außerdem fliegt die Elios 3 nicht in Kanälen unter 150 cm Durchmesser.

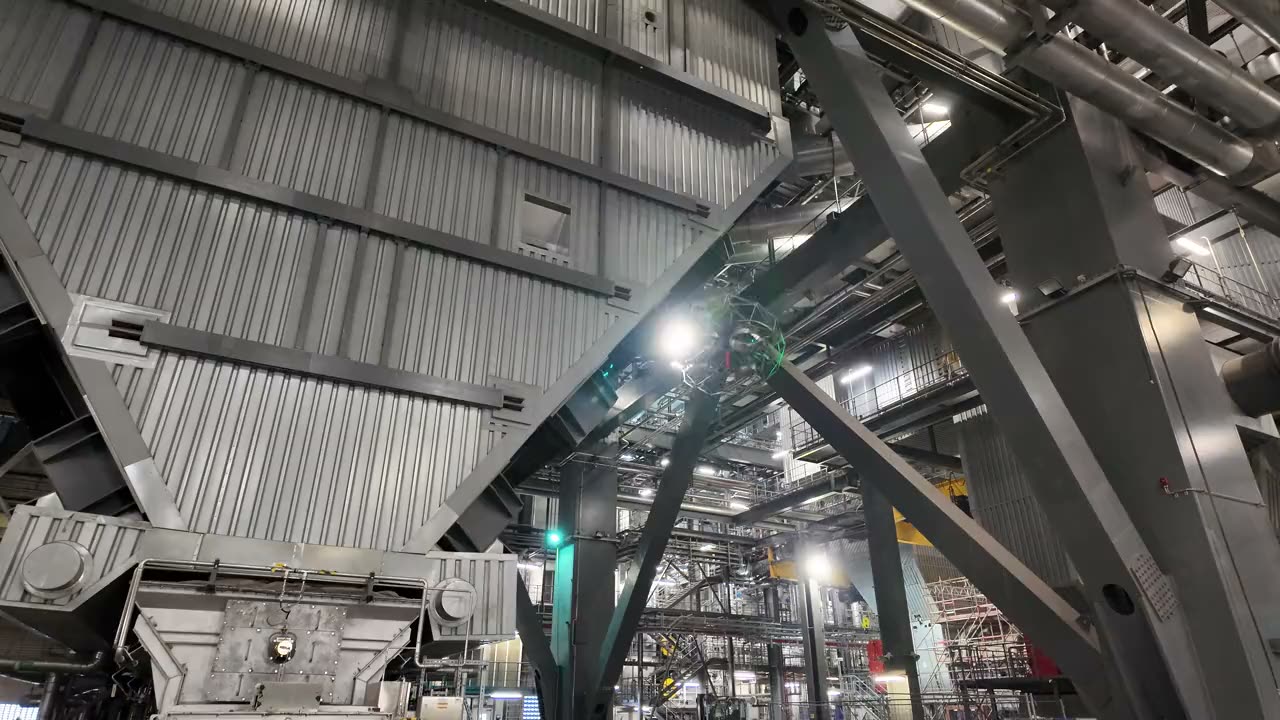

Die Elios 3 fliegt in Innenräumen: Tanks, Silos, Kessel, Abgaskanäle, Schächte, Industrieöfen und Hallen, im leeren oder teilentleerten Raum. Fassaden, Hallendächer, Schornsteine außen und Kühltürme von außen fliegt Kopterflug mit der Außendrohne DJI M30T. Für den Bericht macht das keinen Unterschied: Alle Aufnahmen landen in derselben Auswertung.

Eine Öffnung ab DN 600 genügt, ein Mannloch reicht. Die Elios 3 ist nach Herstellerangabe 48 cm breit und 38 cm hoch und fliegt im Schutzkäfig aus Kohlefaser. Der Pilot bleibt außerhalb und steuert über Livebild und 3D-Karte; die Drohne bestimmt ihre Position ohne GPS. Leichte Kontakte mit Wand oder Einbauten gehören zum normalen Betrieb. Mehr zur Technik unter Industrie-LiDAR-Drohne.

Für Menschen in der Anlage ja, für den reinen Drohnenflug nicht. Arbeiten in Behältern, Silos und engen Räumen verlangen nach DGUV Regel 113-004 einen Erlaubnisschein mit Schutzmaßnahmen. Wenn nur die Drohne hineingeht, entfällt der Personeneinstieg und damit das Freimessen für Personen. Weder die Elios 3 noch die DJI M30T ist ATEX-zertifiziert: Im Ex-Bereich klärt der Betreiber vorab, ob die Drohne fliegen darf. Die Freigabe des Bereichs durch Ihren Betrieb klären wir im Ablauf.

Das hängt von der Anlage ab, und der Bericht nennt jeweils, welche Angabe vorliegt. Beim Silo und beim Behälter liegt der Befund auf einem eingemessenen Gitter aus Höhe und Winkel. Bei Rohrbrücke und Abgaskanal wird die Lage aus dem markierten Bildpunkt in der Punktwolke bestimmt. In den übrigen Fällen steht das Foto mit seiner Aufnahmeposition im Bericht. In jedem Fall finden Sie die Stelle wieder; für ein Aufmaß prüfen Ihre Planer kritische Maße zusätzlich vor Ort.

Möglichst am Anfang. Die Aufnahme dauert Stunden statt Tage oder Wochen, ohne Gerüst, Kletterer oder Kran. Liegt sie früh, planen Sie Reparatur, Gerüst und Fachfirmen gezielt dort, wo der Bericht die Stelle zeigt, solange sich der Stillstandplan noch anpassen lässt. Weil die Drohne je Anlage nur Stunden braucht, lassen sich in einem geplanten Stillstand viele Anlagen nacheinander inspizieren. Auch die Industriedienstleister, die Ihre Revision ausführen, planen so ihren Arbeitsumfang früher. Den Termin legen wir auf Ihren Stillstand.

Wenig: Die Anlage steht still und ist freigegeben, kein Befüllen, kein Austrag, und eine vorhandene Öffnung ist zugänglich. Dazu kommt ein Ansprechpartner vor Ort. Freigabe, Zugang und bei Bedarf den Erlaubnisschein klären wir im Ablauf gemeinsam. Drohne, Ausrüstung und das Team bringen wir mit, ebenso die Risikobeurteilung. Zeichnungen, frühere Berichte und bekannte Auffälligkeiten fließen ein, wenn vorhanden.

Das Risiko wird vor jedem Einsatz beurteilt, und für den Einsatz besteht eine Betriebshaftpflichtversicherung. Aus der Risikobeurteilung folgt, ob die Drohne frei fliegt oder bei erhöhtem Risiko getethert am Seil. Leichte Kontakte mit Wand oder Einbauten fängt der Schutzkäfig ab, die Drohne fliegt weiter. Das Team bleibt am Zugang.

Rein lokal, ohne Cloud, bei Bedarf vollständig offline. Den Übertragungsweg für Bericht und Rohdaten stimmen wir vor der Inspektion mit Ihnen ab. Sie erhalten den Bericht mit Bildern, Videos und Punktwolke im Browser, ohne Installation; auf Wunsch als PDF oder in einem abgestimmten Datenformat, die Punktwolke etwa als E57. Für Betreiber kritischer Anlagen steht mehr unter KRITIS.

Ein paar Sätze zu Anlage, Anlass und gewünschtem Zeitraum genügen; Maße brauchen wir dafür nicht. Fotos oder Zeichnungen helfen, wenn Sie welche haben. Wir melden uns, klären mit Ihnen Zugang und Ablauf und schicken Ihnen ein Angebot mit festem Leistungsumfang, zugeschnitten auf Anlage, Umfang, Zugang und Berichtstiefe. Pauschale Preise nennen wir nicht. Beispiele aus realen Anlagen zeigen die Projektbeispiele.

Kopterflug führt die Inspektion vor Ort durch, Inspectomatic erstellt den Inspektionsbericht; die Inspectomatic GmbH gehört zur Kopterflug Holding. Kopterflug inspiziert seit 2017 Industrieanlagen per Drohne, deutschlandweit. Drohne und Ausrüstung bringen wir mit. Weil dasselbe Team fliegt und auswertet, wissen die Piloten, welche Stellen der Bericht später braucht. Sie haben einen Ansprechpartner von der Anfrage bis zur Übergabe. Mehr zum Ablauf unter Inspektion vor Ort.
